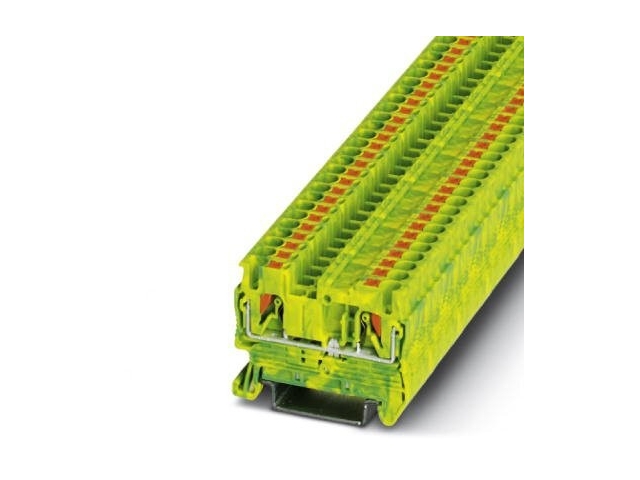

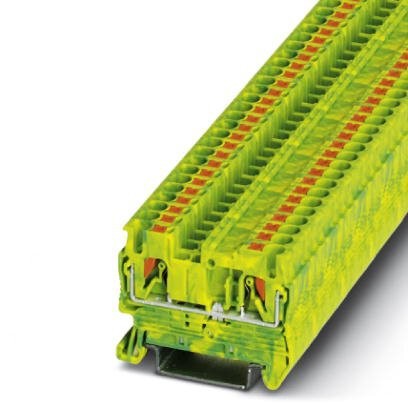

Заземляющая клемма - PT 2,5-PE

Артикул: 3209536
1 тг.
Нет в наличии

Клемма защитного провода, тип подключения: Зажимы Push-in, количество точек подсоединения: 2, cечение: 0,14 мм2 - 4 мм2, AWG: 26 - 12, ширина: 5,2 мм, высота: 35,3 мм, цвет: желто-зел., тип монтажа: NS 35/7,5, NS 35/15

Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Обрабатывающая промышленность
Количество точек подключения 2
Количество рядов 1
Изоляционные характеристики
Категория перенапряжения III
Степень загрязнения 3

Тип монтажа NS 35/7,5
NS 35/15

Цвет желто-зел.
Класс воспламеняемости согласно UL 94 V0
Группа изоляционного материала I
Изоляционный материал PA
Статическое использование изоляционного материала на холоде -60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется

Питание нет
Функция PEN нет
Лепесток защитного проводника есть
Количество точек подключения на ярус 2
Номинальное сечение 2,5 мм²
1. ярус
Наименование Ярус 1+2
Обозначение мест подключения 1. ярус
Указание Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Длина оголяемой части 8 мм
Калиберная пробка A3
Подключение согласно стандарту МЭК 60947-7-2
Сечение жесткого провода 0,14 мм² ... 4 мм²
Сечение проводника AWG 26 ... 12
Сечение гибкого провода 0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG] 26 ... 12
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0,5 мм²
Максимальный ток нагрузки при сечении жесткого провода 4 мм²
1. ярус Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода 0,34 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,34 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,34 мм² ... 2,5 мм²

Ширина 5,2 мм
Ширина крышки 2,2 мм
Высота 35,3 мм
Высота NS 35/15 44 мм
Высота NS 35/7,5 36,5 мм
Высота 1,437 "
Длина 48,5 мм

Механические данные
Открытая боковая стенка Да

Расчетное импульсное напряжение 6 кВ

Подключение согласно стандарту МЭК 60947-7-2

Вибрации/ широкополосные шумы
Спецификации по испытанию DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент Испытания на долговечность, категория 2, на поворотной тележке
Частота от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень 6,12 (м/с²)²/Гц
Ускорение 3,12г
Продолжительность испытания на 1 ось 5 ч
Направление испытания X-, Y- и Z-ось
Результат Испытание проведено
Ударопрочность
Спецификации по испытанию DIN EN 50155 (VDE 0115-200):2008-03
Форма удара Полусинусоида
Ускорение 30г
Продолжительность удара 18 мс
Количество ударов в 1 направлении 3
Направление испытания X-, Y- и Z-ось (положит. и отрицат.)
Результат Испытание проведено
Условия окружающей среды
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C)
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
