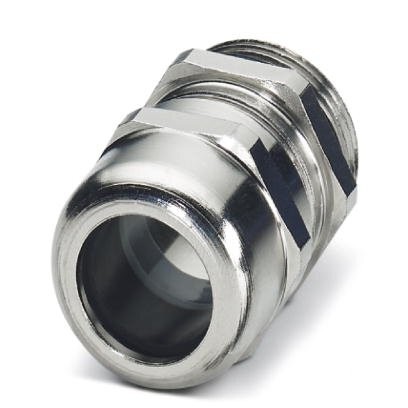

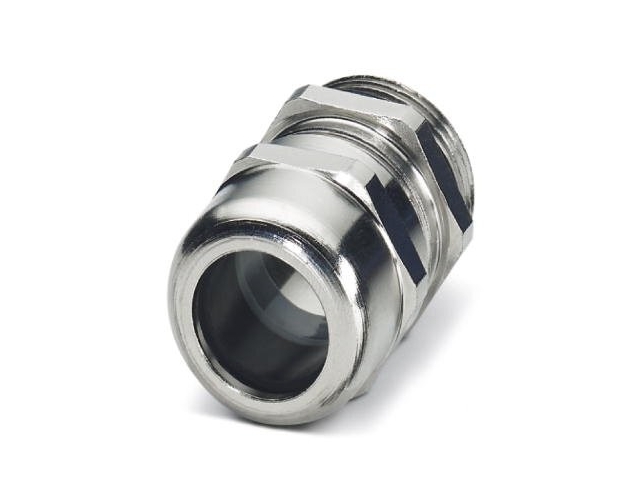

Резьба по всей длине - G-INS-M25-M68N-NNES-S

Артикул: 1411165

Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 11 мм ... 17 мм, экранировка: нет, резьба соединительной части: M25 x 1,5, цвет: cеребристый, с уплотнительным кольцом.

1 тг.

Нет в наличии

Описание

Характеристики изделий

Количество проводов	1
Производитель	BIMED
Обозначение изготовителя	BMBC-E3

Параметры

Экранирован.	нет
Исполнение приспособления для снятия растягивающего усилия	A
Категория по ударному воздействию	6

Условия окружающей среды

Степень защиты	IP69 (DIN EN 60529 / МЭК 60529)
	IP68 (5 бар, 30 мин.)
	IP66
Степень защиты	4X
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (статическая)

Размеры

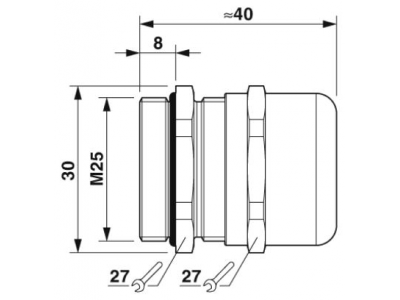

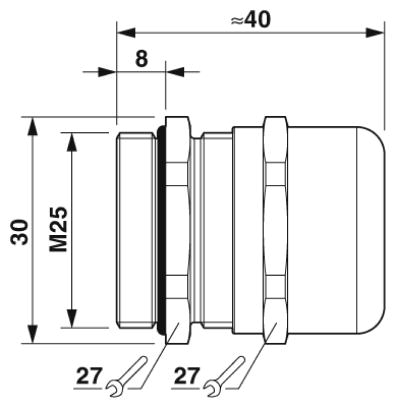

Размерный чертеж
Длина	40 мм
Длина, резьба	8 мм
Диаметр отверстий	25,1 мм ... 25,3 мм
Раствор ключа - накидная гайка	27 мм
Раствор ключа патрубок	27 мм
Шестигранный, диаметр описанной окружности	30 мм
Тип резьбы, сторона подключения	M25 x 1,5
Шаг резьбы	1,5 мм

Спецификации материала

Цвет	cеребристый
Материал, вставка	Полиамид 6
Материал кабельного сальника	CR
Материал, уплотнительное кольцо	Пербунан
Материал резьбового соединения	латунь, никелированный

Кабель / провод

Конструкция кабеля
Наружный диаметр проводника	11 мм ... 17 мм
	14 мм ... 17 мм (при UL 514 В)
Условия окружающей среды
Без галогенов	нет

Монтаж

Указания по монтажу

1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки
2) ввести проводник
3) затянуть накидную гайку с корректным моментом затяжки
