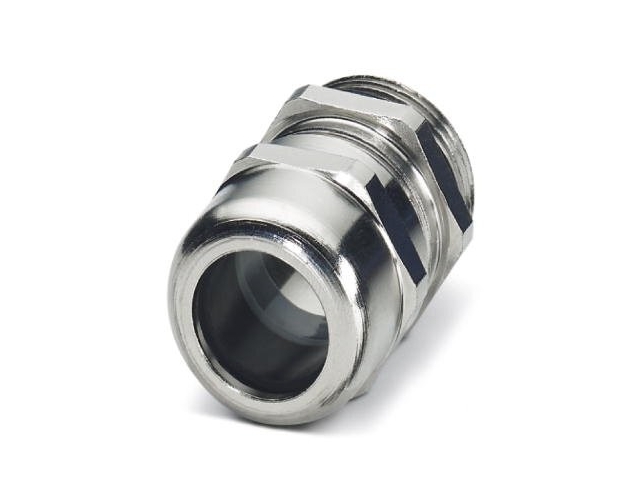

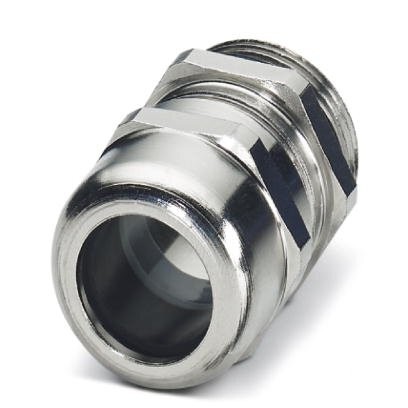

Резьба по всей длине - G-INS-M16-S68N-NNES-S

Артикул: 1411162

1 тг.

Нет в наличии

Описание
Характеристики

Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 5 мм ... 10 мм, экранировка: нет, резьба соединительной части: M16 x 1,5, цвет: cеребристый, с уплотнительным кольцом

Характеристики изделий

Количество проводов	1
Производитель	BIMED
Обозначение изготовителя	BMBC-E1

Параметры

Экранирован.	нет
Исполнение приспособления для снятия растягивающего усилия	A
Категория по ударному воздействию	6

Условия окружающей среды

Степень защиты	IP69 (DIN EN 60529 / МЭК 60529)
	IP68 (5 бар, 30 мин.)
	IP66
Степень защиты	4X
Температура окружающей среды (при эксплуатации)	-40 °C ... 100 °C (статическая)

Размеры

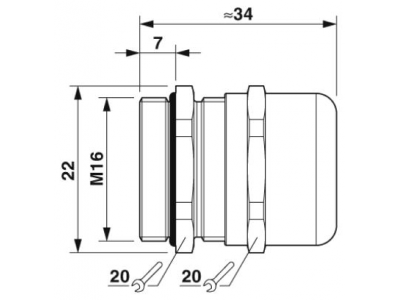

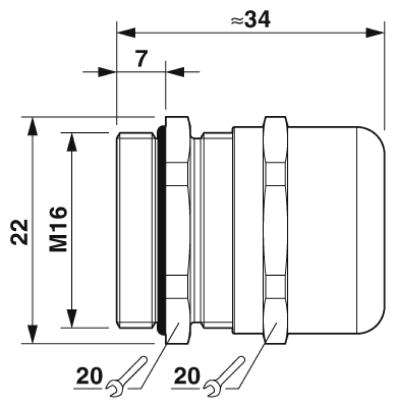

Размерный чертеж
Длина	34 мм
Длина, резьба	7 мм
Диаметр отверстий	16,1 мм ... 16,3 мм
Раствор ключа - накидная гайка	20 мм
Раствор ключа патрубок	20 мм
Шестигранный, диаметр описанной окружности	22 мм
Тип резьбы, сторона подключения	M16 x 1,5
Шаг резьбы	1,5 мм

Спецификации материала

Цвет	cеребристый
Материал, вставка	Полиамид 6
Материал кабельного сальника	CR
Материал, уплотнительное кольцо	Пербунан
Материал резьбового соединения	латунь, никелированный

Кабель / провод

Конструкция кабеля
Наружный диаметр проводника	5 мм ... 10 мм
	6 мм ... 10 мм (при UL 514 В)
Условия окружающей среды
Без галогенов	нет

Монтаж

Указания по монтажу

1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки
