Релейный модуль - RIF-0-RPT-24DC/21

Артикул: 2903370
1 тг.
Нет в наличии

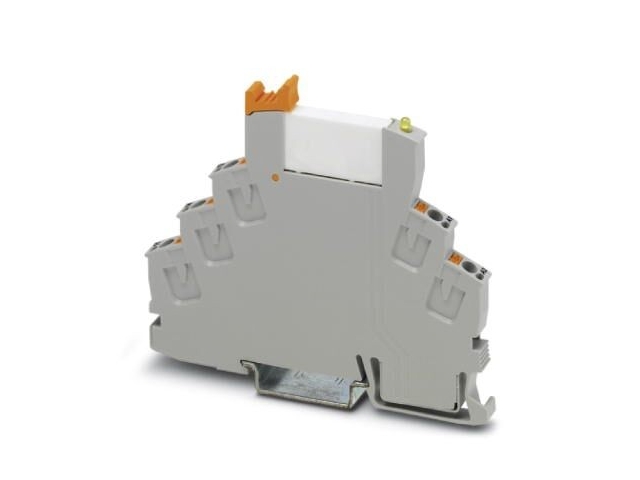

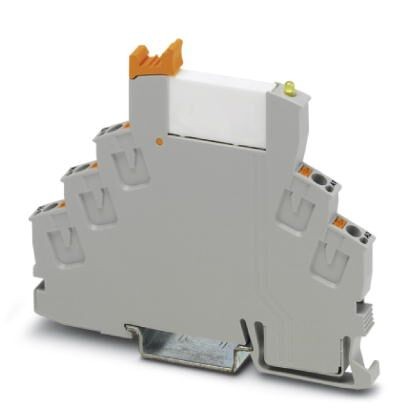

Предустановленный релейный модуль с разъемами Push-in, состоящий из: установочного блока (основания) с выталкивателем и реле с силовыми контактами. Исполнение контакта: 1 переключающий контакт. Входное напряжение: 24 В DC

Ограничение износа
Указание по ЭМС ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Комплект состоит из 2961105 REL-MR- 24DC/21
2900958 RIF-0-BPT/21
Применение Универсальный
Режим работы 100 % ED
Долговечность механическая прибл. 2x 107 коммутационных циклов
Изоляционные характеристики
Категория перенапряжения III
Степень загрязнения 2
Изоляция безопасное разделение

Тип монтажа Установка на монтажной рейке
Указания по монтажу устанавливаются в ряд без промежутков
Монтажное положение на выбор

Цвет серый
Класс воспламеняемости согласно UL 94 V2 (Корпус)

Сторона входа
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0,14 мм² ... 1,5 мм²
Сечение гибкого провода 0,14 мм² ... 1,5 мм²
0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
Сечение проводника AWG 24 ... 16
Сторона выхода
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0,14 мм² ... 1,5 мм²
Сечение гибкого провода 0,14 мм² ... 1,5 мм²
0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
Сечение проводника AWG 24 ... 16

Ширина 6,2 мм
Высота 93 мм
Глубина 78 мм

Активная часть
Входное номинальное напряжение UN 24 В DC

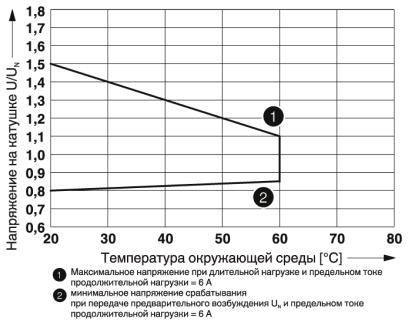

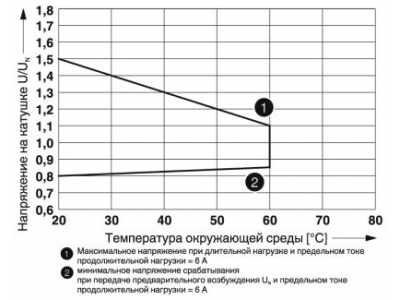

Диапазон входных напряжений относительно UN см. диаграмму
Типовой входной ток при UN 9 мА
Время срабатывания, типовое 5 мс
Время возврата, типовое 8 мс
Напряжение на катушке 24 В DC

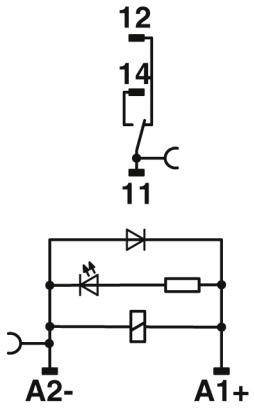

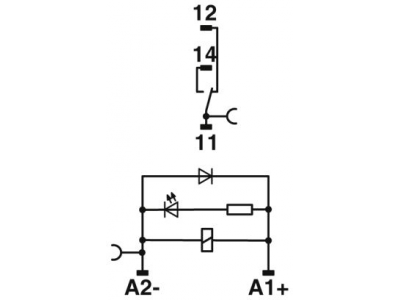

Защитная схема Защитный диод
Индикация рабочего напряжения LED желт.

Коммутация
Исполнение контакта 1 переключающий контакт
Тип коммутационного контакта Одинарный контакт
Материал контакта AgSnO
Максимальное напряжение переключения 250 В AC/DC
Минимальное напряжение переключения 5 В (при100 мA)
Макс. ток продолжительной нагрузки 6 A
Максимальный пусковой ток 10 A (4 с)
Минимальный коммутационный ток 10 мА (при 12 В)

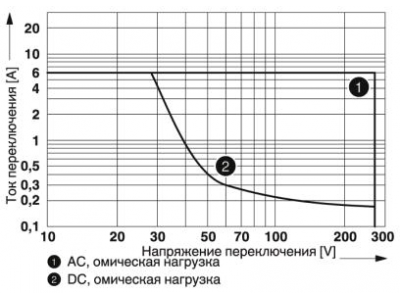

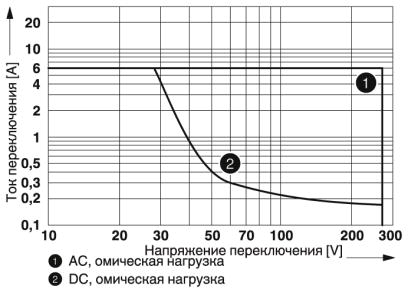

Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
20 Вт (При 48 В DC)
18 Вт (При 60 В DC)
23 Вт (При 110 В DC)
40 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
Коммутационная способность 2 A (24 В (DC13))
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
3 A (при 230 В, AC15)

Испытание вредными газами
Маркировка ISA-S71.04. G3 Harsh Group
EN 60068-2-60

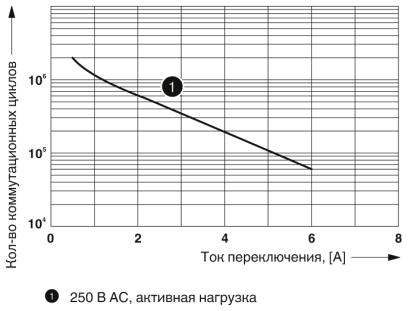

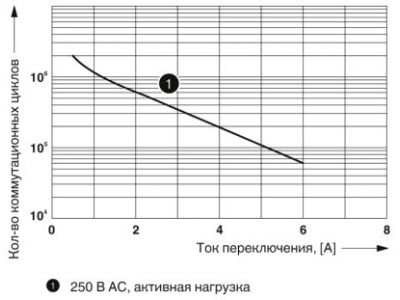

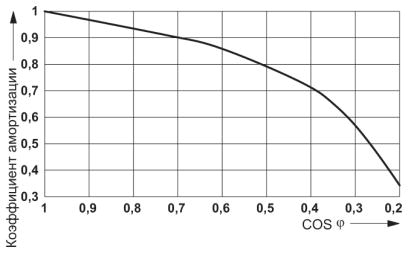

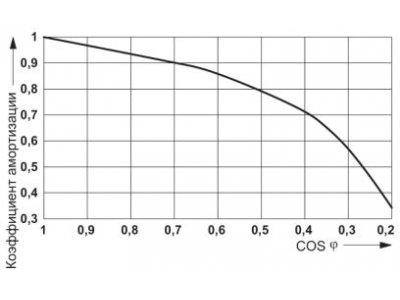

Долговечность, электрич. см. диаграмму
Макс. мощность потерь при номинальных условиях 0,22 Вт
Испытательное напряжение 4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение 6 кВ

Стандарты / нормативные документы DIN EN 50178

Условия окружающей среды
Степень защиты IP20 (Установочный блок реле)
RT III (Реле)
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
