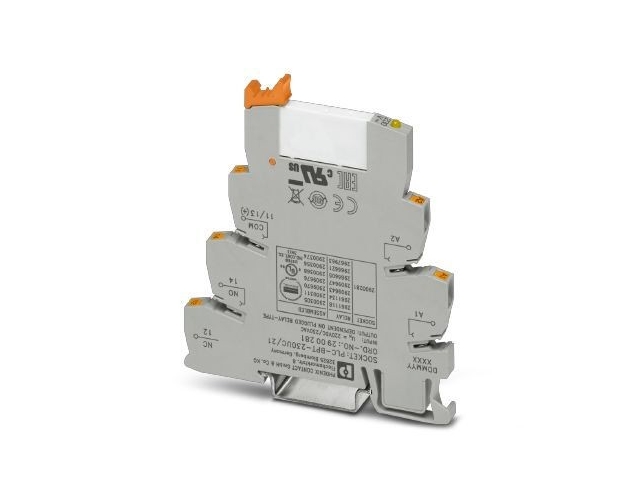

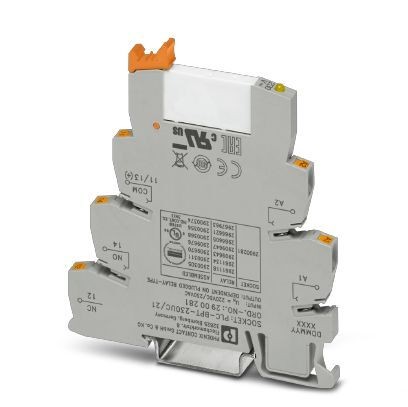

Релейный модуль - PLC-RPT-230UC/21
Артикул: 2900305
1 тг.
Нет в наличии
PLC-INTERFACE, состоит из базового клеммного модуля PLC-BPT.../21 с соединителем Push-in с вставным мини-реле с силовым контактом, установка на монтажную шину NS 35/7,5, 1 переключающий контакт, входное напряжение 230 В AC / 220 В DC
| Указания по эксплуатации | Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC... или FBST 500... |
| Ограничение износа | |
| Указание по ЭМС | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Комплект состоит из | 2900281 PLC-BPT-230UC/21 |
| 2961118 REL-MR- 60DC/21 | |
| Применение | Универсальный |
| Режим работы | 100 % ED |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Макс. мощность потерь при номинальных условиях | 0,74 Вт |
| Испытательное напряжение | 4 кВ AC (50 Гц, 1 мин., обмотка/контакт) |
| Активная часть | |
| Входное номинальное напряжение UN | 230 В AC |
| 220 В DC | |
| Диапазон входных напряжений | 179,4 В AC ... 264,5 В AC (20 °C) |
| 171,6 В DC ... 253 В DC (20 °C) | |
| Типовой входной ток при UN | 3,2 мА (при UN = 230 В AC) |
| 3 мА (при UN = 220 В DC) | |
| Время срабатывания, типовое | 7 мс |
| Время возврата, типовое | 15 мс |
| Защитная схема | Мостиковый выпрямитель; Мостиковый выпрямитель |
| Индикация рабочего напряжения | LED желт. |
| Коммутация | |
| Исполнение контакта | 1 переключающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Логика работы привода | с одним устойчивым положением |
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальный пусковой ток | 10 A (4 с) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,1 A (при 220 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 230 В, AC15) | |
| Активная часть | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
| Контактная часть | |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
| Ширина | 6,2 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
| Цвет | серый |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
| Условия окружающей среды | |
| Степень защиты | RT III (Реле) |
| IP20 (Установочный блок реле) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Испытание вредными газами | |
| Маркировка | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Стандарты / нормативные документы | |
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (соотв. разделы) | |
| DIN EN 50178/VDE 0160 | |
| МЭК 60255/DIN VDE 0435 (соотв. разделы) | |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Монтажное положение | на выбор |
