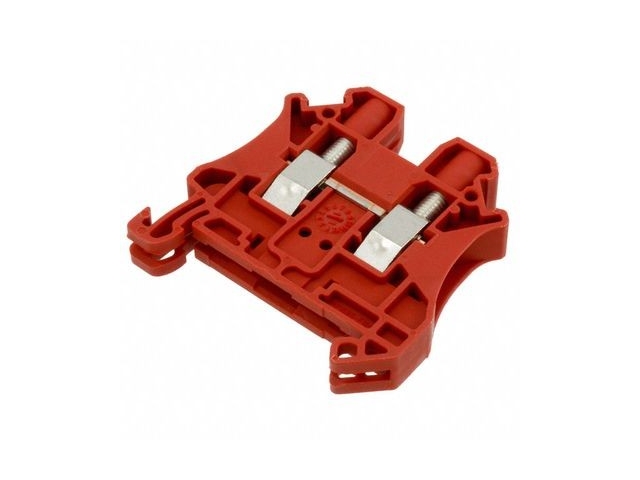

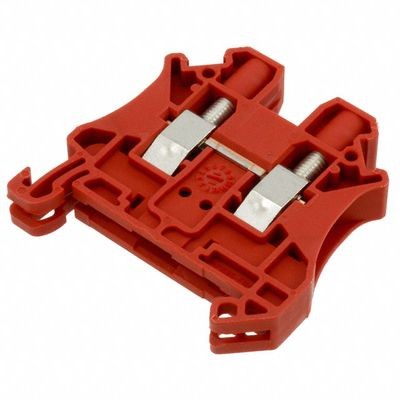

Проходные клеммы-UT 6 RD 3045185

Артикул: 3045185

1 тг.

Нет в наличии

Описание
Характеристики

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 41 A, тип подключения: Винтовые зажимы, Расчетное сечение: 6 мм², cечение: 0,2 мм² - 10 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: красный

Характеристики изделий

Область применения	Машиностроение
	Производство комплектного оборудования
	Обрабатывающая промышленность
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	1,31 Вт

Характеристики клемм

Количество точек подключения на ярус	2
Номинальное сечение	6 мм²
Номинальное сечение AWG	8
1-этажные, подключение сверху и снизу
Резьба винтов	M4
Момент затяжки	1,5 ... 1,8 Нм
Длина снятия изоляции	10 мм
Калиберная пробка	A5
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,2 мм² ... 10 мм²
Сечение проводника AWG	24 ... 8
Сечение гибкого провода	0,2 мм² ... 10 мм²
Сечение гибкого проводника [AWG]	24 ... 8
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 6 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 4 мм²
Номинальный ток	41 A
Максимальный ток нагрузки	57 A (Для кабеля сечением 10 mm² Поперечное сечение)
Номинальное напряжение	1000 В
Указание	Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Номинальное сечение	6 мм²

Данные по взрывозащищенности

Расчетные данные (ATEX/IECEx)
Сертификат ATEX	KEMA 04 ATEX 2048 U
Сертификат IEC Ex	IECEx KEM 06.0027 U
Маркировка	Ex eb IIC Gb
Диапазон рабочих температур	-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях	3047028 D-UT 2,5/10
	3047167 ATP-UT
	1205066 SZS 1,0X4,0 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
	Перемычка / FBS 2-8 / 3030284
	Перемычка / FBS 3-8 / 3030297
	Перемычка / FBS 4-8 / 3030307
	Перемычка / FBS 5-8 / 3030310
	Перемычка / FBS 10-8 / 3030323
Данные перемычки	39 A / 6 мм²
Повышение температуры Ex	40 K (44,9 A / 6 мм²)
Расчетное напряжение	-
при перемыкании перемычкой	690 В
- для соединения несмежных клемм	275 В
- для соединения несмежных клемм через PE-клемму	176 В
- перемычки требуемой длины с крышкой	220 В
- перемычки требуемой длины с разделительной пластиной	275 В
Расчетное напряжение изоляции	630 В
Ярус-взрывобезопасность Общие сведения
Расчетный ток	40 A
Максимальный ток нагрузки	50 A
Проходное сопротивление	0,2 мΩ
Параметры подключения Ex Общие сведения
Диапазон моментов вращения	1,5 Нм ... 1,8 Нм
Номинальное сечение	6 мм²
Номинальное сечение AWG	10
Возможности подключения, жесткие проводники	0,2 мм² ... 10 мм²
Сечение подключаемого провода AWG	24 ... 8
Возможности подключения, гибкие проводники	0,2 мм² ... 6 мм²
Сечение подключаемого провода AWG	24 ... 10
2 жестких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 жестких провода одинакового сечения AWG	24 ... 14
2 гибких провода одинакового сечения	0,2 мм² ... 2,5 мм²
2 гибких провода одинакового сечения AWG	24 ... 14

Размеры

Ширина	8,2 мм
Ширина крышки	2,2 мм
Высота NS 35/15	55 мм
Высота NS 35/7,5	47,5 мм
Длина	47,7 мм

Спецификации материала

Цвет	красный
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C ()
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %
