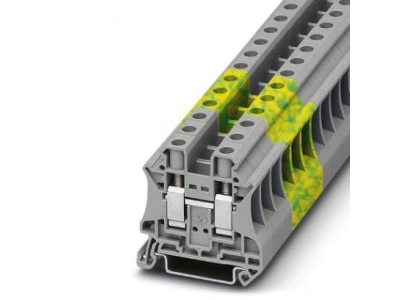

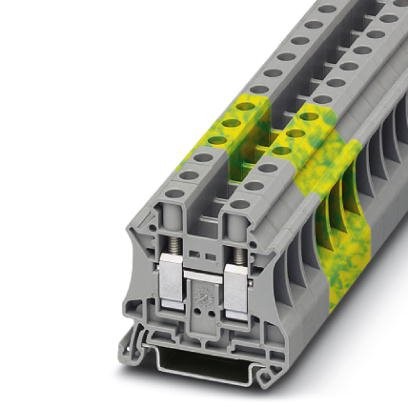

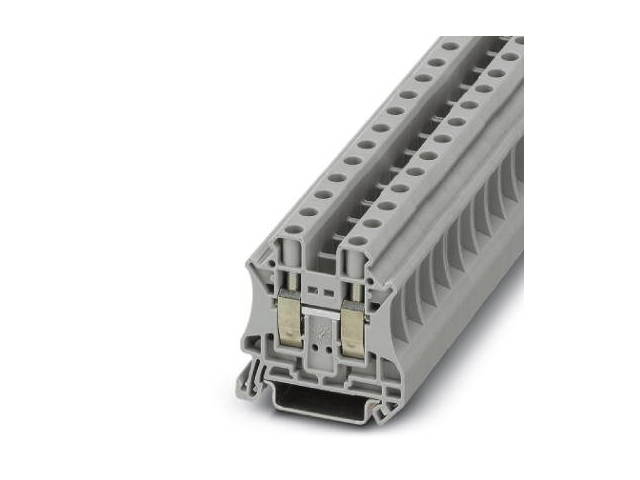

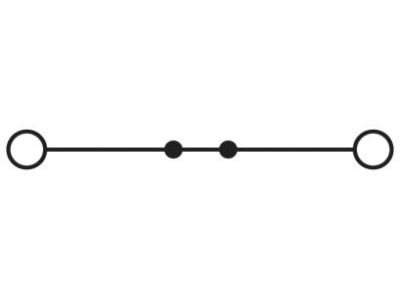

Проходная клемма - UT 10

Артикул: 3044160
1 тг.
Нет в наличии

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 57 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение: 0,5 мм2 - 16 мм2, AWG: 20 - 6, ширина: 10,2 мм, высота: 46,9 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15.

Область применения Железнодорожная индустрия
Машиностроение
Производство комплектного оборудования
Обрабатывающая промышленность
Количество точек подключения 2
Количество рядов 1
Потенциалы 1
Изоляционные характеристики
Категория перенапряжения III
Степень загрязнения 3

Тип монтажа NS 35/7,5
NS 35/15

Цвет cерый
Класс воспламеняемости согласно UL 94 V0
Группа изоляционного материала I
Изоляционный материал PA
Статическое использование изоляционного материала на холоде -60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется

Питание нет
Функция PEN нет
Лепесток защитного проводника Нет
Количество точек подключения на ярус 2
Номинальное сечение 10 мм²
1-этажные, подключение сверху и снизу
Наименование 1-этажные, подключение сверху и снизу
Резьба винтов M4
Момент затяжки 1,5 ... 1,8 Нм
Длина снятия изоляции 10 мм
Калиберная пробка A6
Подключение согласно стандарту МЭК 60947-7-1
Сечение жесткого провода 0,5 мм² ... 16 мм²
Сечение проводника AWG 20 ... 6
Сечение гибкого провода 0,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG] 20 ... 6
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,5 мм² ... 10 мм²
2 жестких провода одинакового сечения 0,5 мм² ... 4 мм²
2 гибких провода одинакового сечения 0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0,5 мм² ... 6 мм²
Номинальный ток 57 A
Максимальный ток нагрузки 76 A (для кабеля сечением 16 мм² Поперечное сечение)
Номинальное напряжение 1000 В
Указание Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Номинальное сечение 10 мм²

Ширина 10,2 мм
Ширина крышки 2,2 мм
Высота 46,9 мм
Высота NS 35/15 55 мм
Высота NS 35/7,5 47,5 мм
Длина 47,7 мм

Механические данные
Открытая боковая стенка Да

Расчетное импульсное напряжение 8 кВ

Подключение согласно стандарту МЭК 60947-7-1

Механическая прочность
Результат Испытание проведено
Крепление на носителе
Монтажная рейка/крепежное основание NS 35
Сила при испытании, заданное значение 5 Н
Результат Испытание проведено
Испытание на повреждение и расшатывание проводника
Скорость вращения 10 об/мин.
Повороты 135
Сечение провода / масса 0,5 мм²/0,3 кг
10 мм²/2 кг
16 мм²/2,9 кг
Результат Испытание проведено

Испытание импульсным напряжением
Результат Испытание проведено
Испытание на нагрев
Требования, испытание на нагревание Повышение температуры ≤ 45 K
Результат Испытание проведено
Стойкость к кратковременным токам 10 мм² 1,2 кA
Результат Испытание проведено
Рабочая электрическая прочность
Результат Испытание проведено

Снижение эффективности от времени
Температурные циклы 192
Испытание игольчатым пламенем
Время воздействия 30 c
Результат Испытание проведено
Вибрации/ широкополосные шумы
Спецификации по испытанию DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент Испытания на долговечность, категория 2, на поворотной тележке
Частота от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень 6,12 (м/с²)²/Гц
Ускорение 3,12г
Продолжительность испытания на 1 ось 5 ч
Направление испытания X-, Y- и Z-ось
Ударопрочность
Спецификации по испытанию DIN EN 50155 (VDE 0115-200):2008-03
Форма удара Полусинусоида
Ускорение 30г
Продолжительность удара 18 мс
Количество ударов в 1 направлении 3
Направление испытания X-, Y- и Z-ось (положит. и отрицат.)
Результат Испытание проведено
Условия окружающей среды
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C)
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
