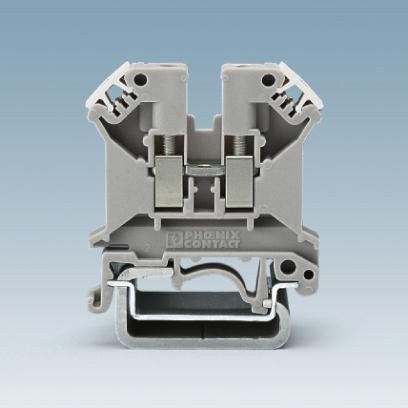

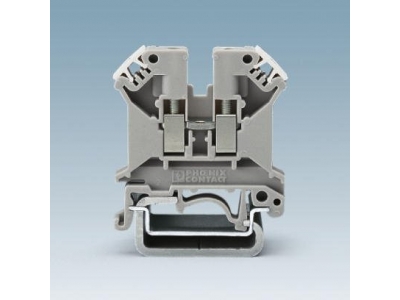

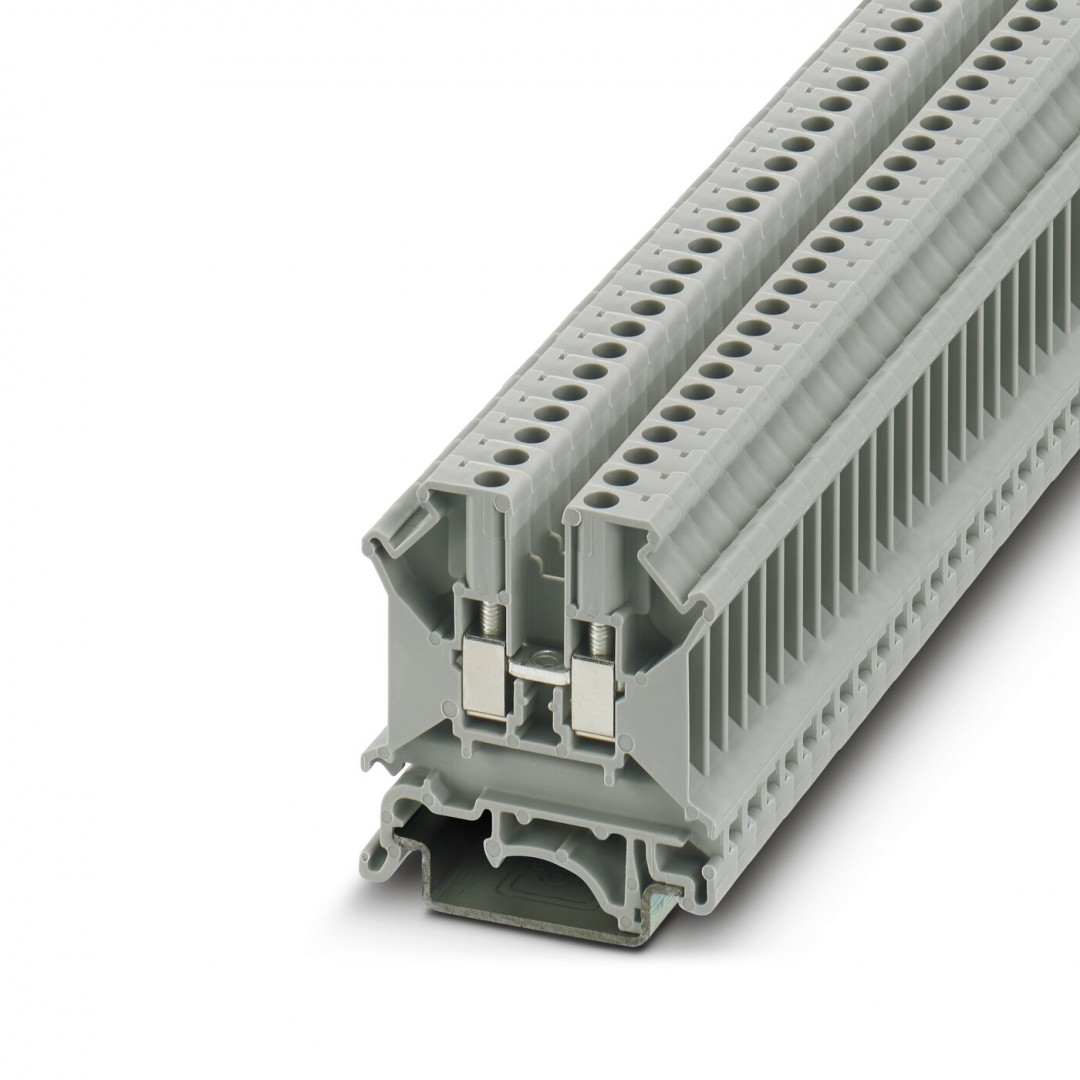

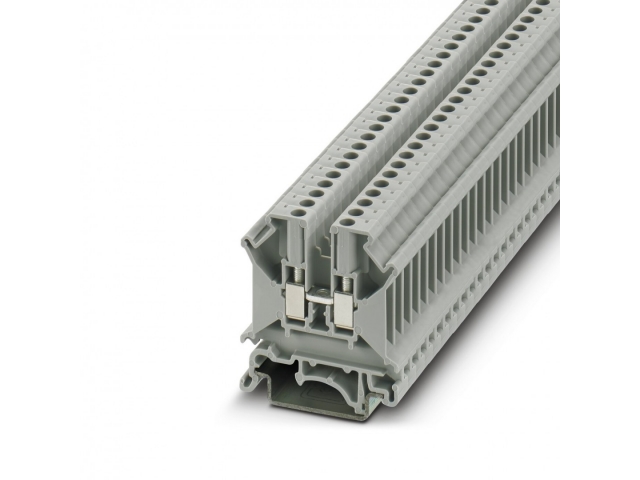

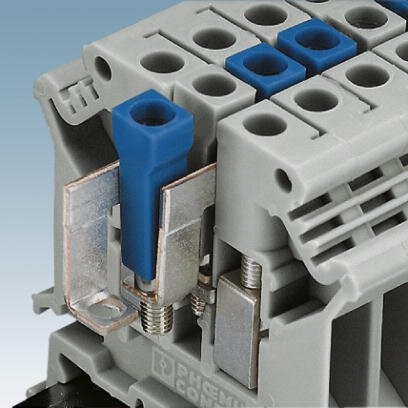

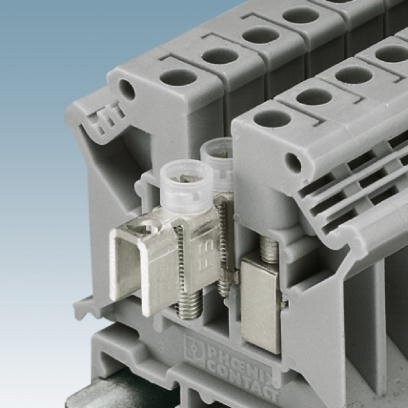

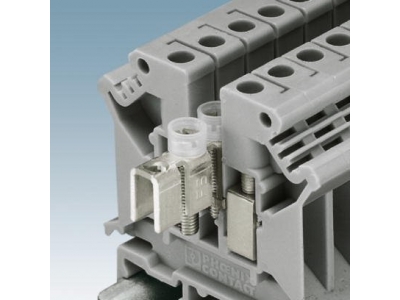

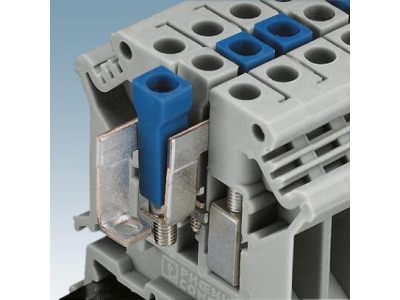

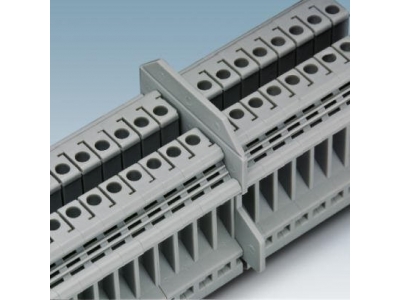

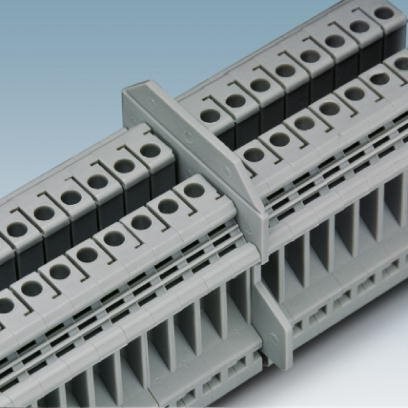

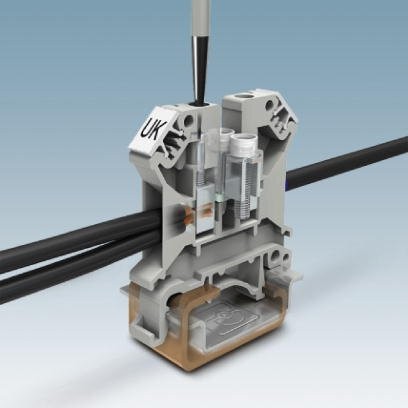

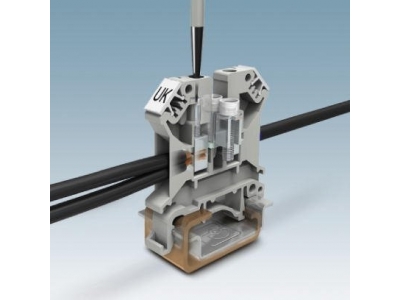

Проходная клемма - UK 5 N

Артикул: 3004362

450 тг.

Нет в наличии

Описание
Характеристики

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 2, cечение: 0,2 мм² - 6 мм², AWG: 24 - 10, ширина: 6,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15, NS 32

Характеристики изделий

Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15
	NS 32

Спецификации материала

Цвет	cерый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Характеристики клемм

Функция PEN	нет
Лепесток защитного проводника	Нет
Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
1-этажные, подключение сверху и снизу
Наименование	1-этажные, подключение сверху и снизу
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	8 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,2 мм² ... 6 мм²
Сечение проводника AWG	24 ... 10
Сечение гибкого провода	0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	24 ... 12
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой	4 мм²
Сечение с гибкой гребенчатой перемычкой	4 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 2,5 мм²
Номинальный ток	32 A
Максимальный ток нагрузки	41 A (для кабеля сечением 6 мм²)
Номинальное напряжение	800 В
Номинальное сечение	4 мм²

Размеры

Ширина	6,2 мм
Ширина крышки	1,8 мм
Высота NS 35/15	54,5 мм
Высота NS 35/7,5	47 мм
Высота	1,85 "
Высота NS 32	52 мм
Длина	42,5 мм

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Электрические характеристики

Расчетное импульсное напряжение

8 кВ

Стандарты и предписания

Подключение согласно стандарту

МЭК 60947-7-1

Механические испытания

Механическая прочность
Результат	Испытание проведено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 32/NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание проведено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
	4 мм²/0,9 кг
	6 мм²/1,4 кг
Результат	Испытание проведено

Электрические испытания

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	8 кВ
Результат	Испытание проведено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание проведено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Стойкость к кратковременным токам 6 мм²	0,72 кA
Результат	Испытание проведено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание проведено

Экологические условия и условия эксплуатации

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание проведено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
ASD-уровень	1,857 (м/с²)²//Гц
Ускорение	0,8г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание проведено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Форма удара	Полусинусоида
Ускорение	5г (10-150-10 Гц)
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание проведено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %
