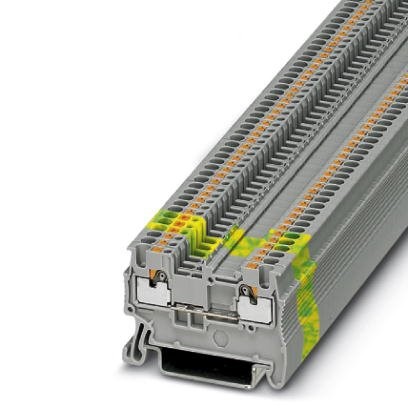

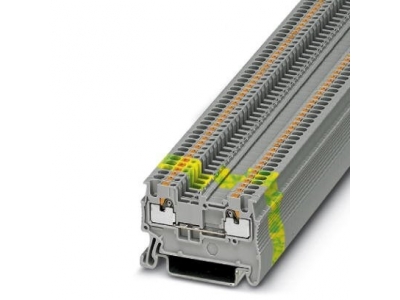

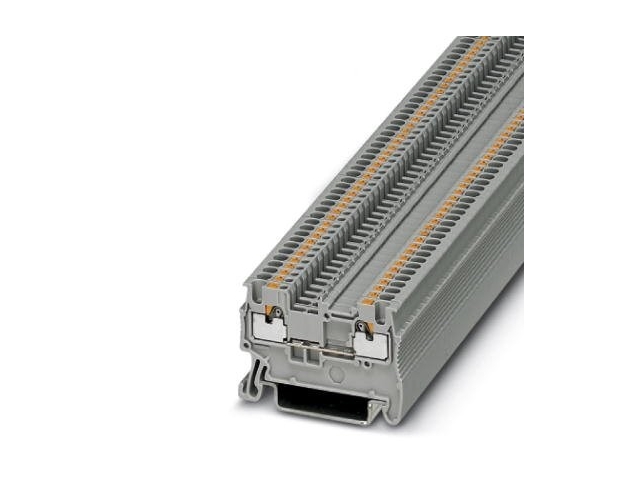

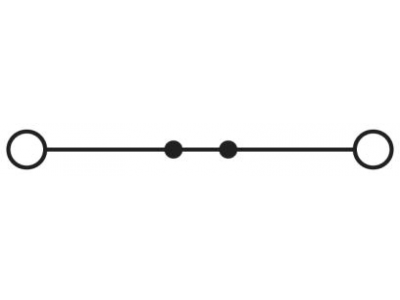

Проходная клемма - PT 1,5/S
Артикул: 3208100
1 тг.
Нет в наличии
Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 2, cечение: 0,14 мм2 - 1,5 мм2, AWG: 26 - 14, ширина: 3,5 мм, высота: 30,5 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| Цвет | cерый |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Питание | нет |
| Функция PEN | нет |
| Лепесток защитного проводника | Нет |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 1,5 мм² |
| 1. ярус | |
| Наименование | 1-этажные, подключение сверху и снизу |
| Обозначение мест подключения | 1. ярус |
| Длина оголяемой части | 8 мм |
| Калиберная пробка | A1 / B1 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 14 |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 1 мм² рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293 |
| Номинальный ток | 17,5 A |
| Максимальный ток нагрузки | 17,5 A |
| Номинальное напряжение | 500 В |
| Номинальное сечение | 1,5 мм² |
| 1. ярус Сечение проводников, подсоединяемых без инструмента | |
| Сечение жесткого провода | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,34 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,34 мм² ... 1 мм² |
| Ширина | 3,5 мм |
| Ширина крышки | 2,2 мм |
| Высота | 30,5 мм |
| Высота NS 35/15 | 39,5 мм |
| Высота NS 35/7,5 | 32 мм |
| Длина | 45 мм |
| Механические данные | |
| Открытая боковая стенка | Да |
| Расчетное импульсное напряжение | 6 кВ |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Механическая прочность | |
| Результат | Испытание проведено |
| Крепление на носителе | |
| Монтажная рейка/крепежное основание | NS 35 |
| Сила при испытании, заданное значение | 1 Н |
| Результат | Испытание проведено |
| Испытание на повреждение и расшатывание проводника | |
| Скорость вращения | 10 об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 0,14 мм²/0,2 кг |
| 1,5 мм²/0,4 кг | |
| Результат | Испытание проведено |
| Испытание импульсным напряжением | |
| Испытательное напряжение, заданное значение | 7,3 кВ |
| Результат | Испытание проведено |
| Испытание на нагрев | |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание проведено |
| Стойкость к кратковременным токам 1,5 мм² | 0,18 кA |
| Результат | Испытание проведено |
| Рабочая электрическая прочность | |
| Испытательное напряжение, заданное значение | 1,89 кВ |
| Результат | Испытание проведено |
| Снижение эффективности от времени | |
| Результат | Испытание проведено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание проведено |
| Вибрации/ широкополосные шумы | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Ассортимент | Испытания на долговечность, категория 2, на поворотной тележке |
| Частота | от f1 = 5 Гц до f2 = 250 Гц |
| ASD-уровень | 6,12 (м/с²)²/Гц |
| Ускорение | 3,12г |
| Продолжительность испытания на 1 ось | 5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Результат | Испытание проведено |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 50155 (VDE 0115-200):2018-05 |
| Форма удара | Полусинусоида |
| Ускорение | 30г |
| Продолжительность удара | 18 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Результат | Испытание проведено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
