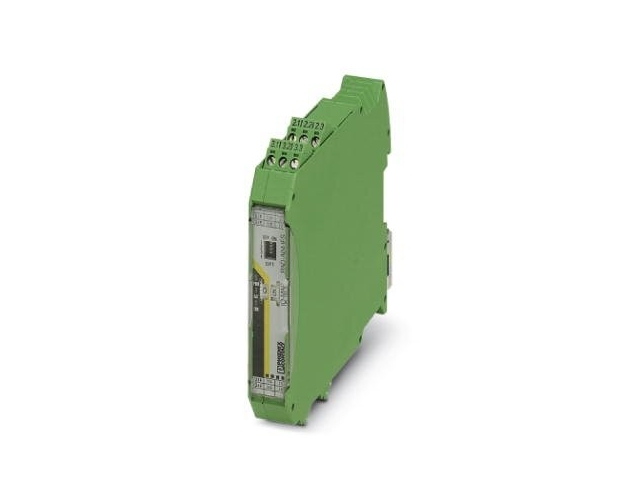

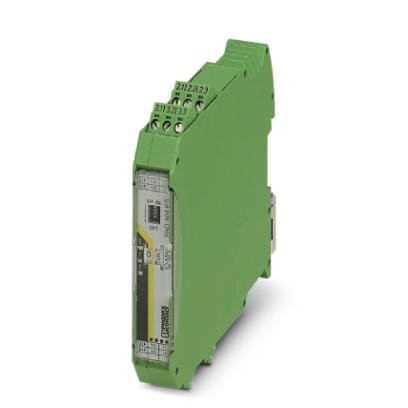

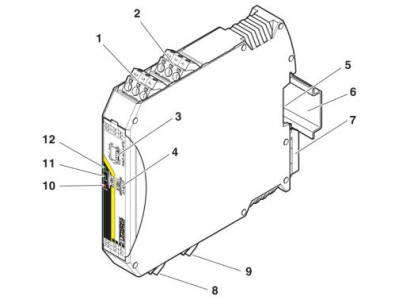

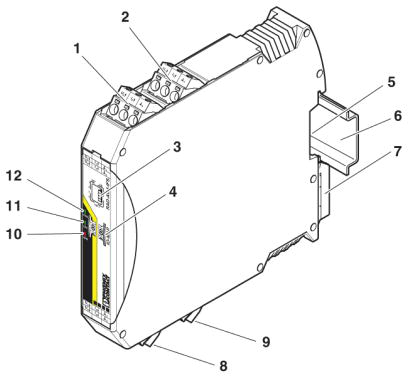

Модуль расширения - RAD-AO4-IFS

Артикул: 2901538
1 тг.
Нет в наличии

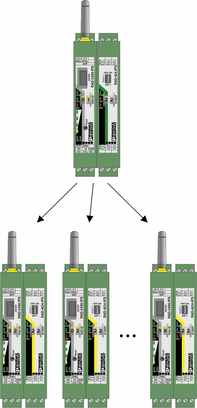

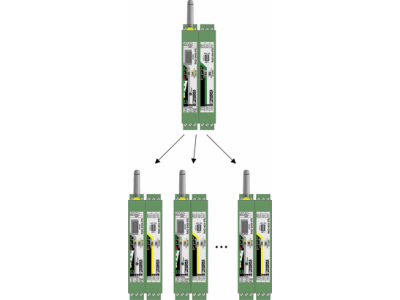

Radioline — модуль расширения ввода-вывода, 4 аналоговых выхода тока/напряжения (0/4 мА ... 20 мА, 0 В ... 10 В)

Ограничение износа
Указание по ЭМС ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Ограничение износа
Указание CCCex Запрещено использование во взрывоопасных зонах в Китае.

Комплект состоит из 2709561 ME 17,5 TBUS 1,5/ 5-ST-3,81 GN
MTTF 999 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %)
404 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %)
156 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %)
Изоляционные характеристики
Категория перенапряжения II
Степень загрязнения 2

Указания по монтажу на стандартную рейку NS 35 по EN 60715
Монтажное положение на выбор

Цвет зеленый
Класс воспламеняемости согласно UL 94 V0
Материал корпуса PA 6.6-FR

Тип подключения Винтовые зажимы
Длина снятия изоляции 7 мм
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 14

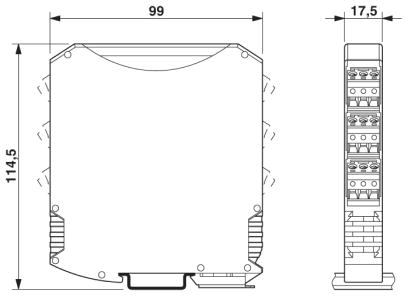

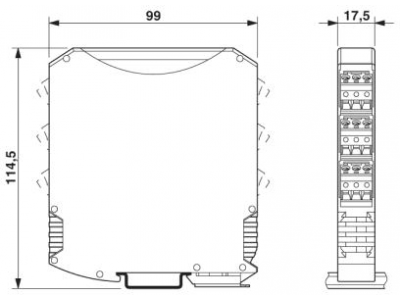

Размерный чертеж
Ширина 17,5 мм
Высота 113 мм
Глубина 114,5 мм

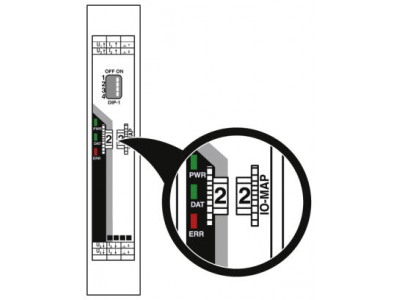

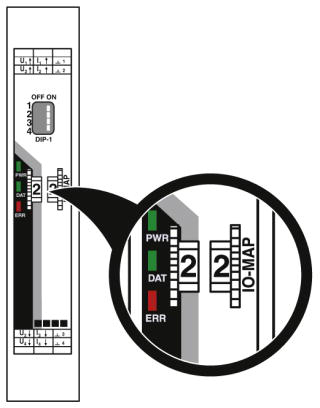

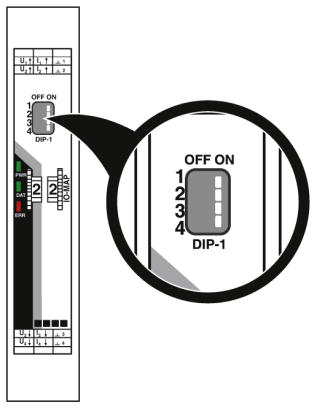

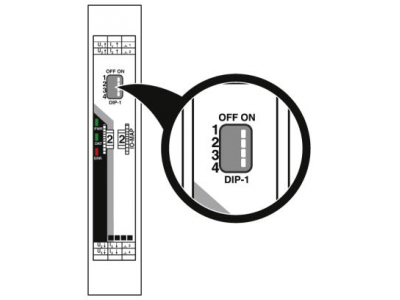

Индикатор состояния Светодиод. индикатор, зеленый (напряжение питания, PWR)
Зеленый светодиод (шинная коммуникация, DAT)
Красный светодиод (ошибка периферии, ERR)

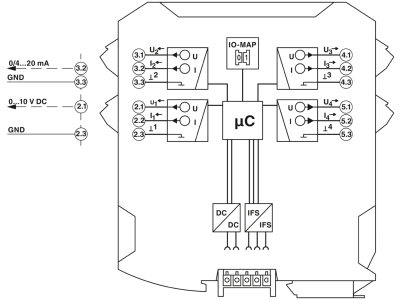

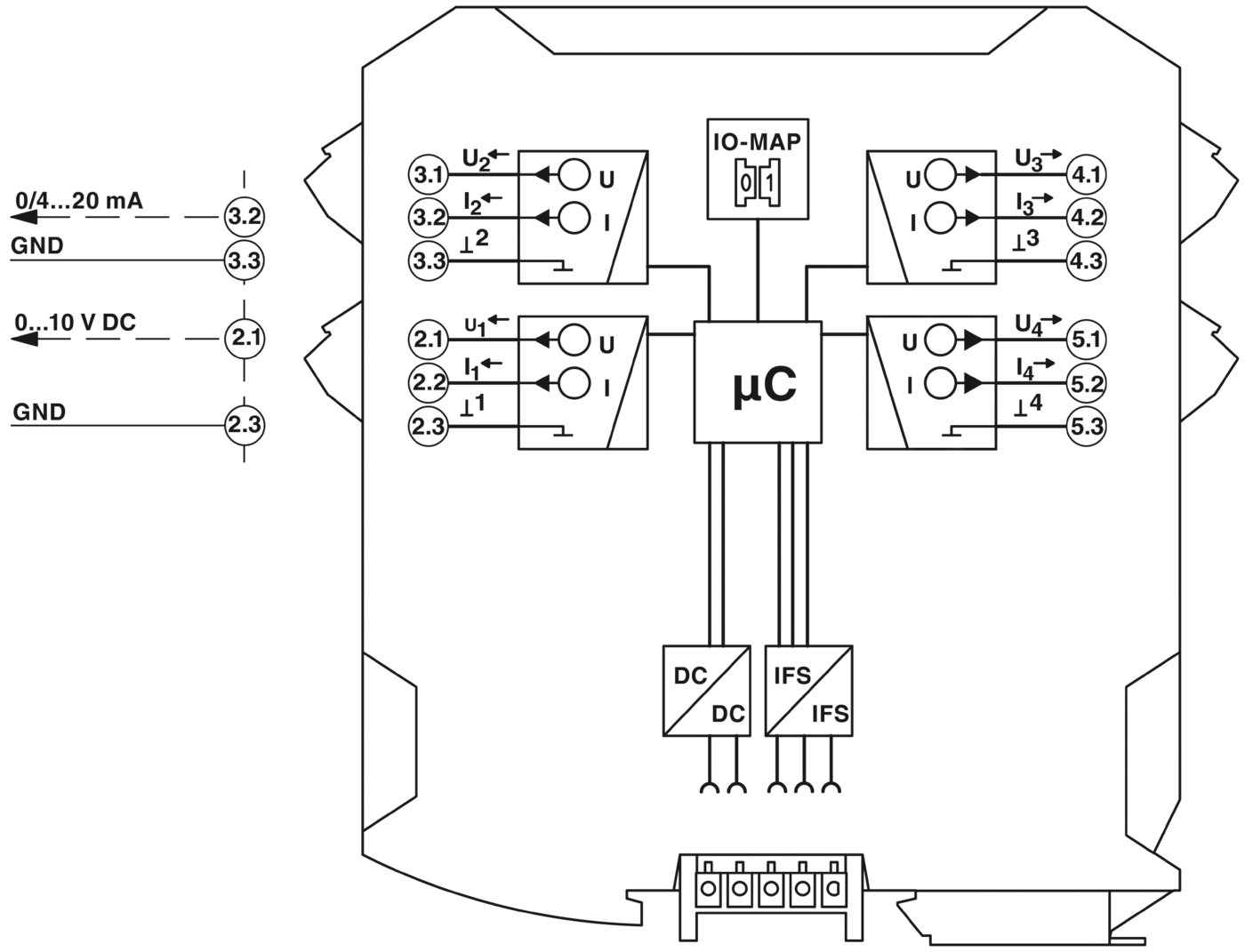

Аналоговый
Наименование, выход Аналоговые выходы
Количество выходов 4
Выходной сигнал, напряжение 0 В ... 10 В
Выходной сигнал напряжения, максимальный около 10,83 В
Выходной сигнал, ток 0 мА ... 20 мА
4 мА ... 20 мА
Выходной сигнал тока, максимальный около 21,67 мА
Нагрузка ≥ 10 кΩ
≤ 500 Ω
Разрешение 16 бит
Точность ≤ 0,02 % (при 25 °C)
тип. 0,5 % (Выход напряжения)
Температурный коэффициент, стандартн. тип. 0,0025 %/K (при -40 °C ... +70 °C)
Защитная схема Защита выходов от токов при переходном процессе

CE
Сертификат Соответствие требованиям ЕС
EAC
Маркировка EAC
ATEX
Маркировка  II 3 G Ex nA IIC T4 Gc
Сертификат IBExU 15 ATEX B008 X
Указание Соблюдать особые указания по монтажу в документации!
IECEx
Маркировка Ex nA IIC T4 Gc
Сертификат IECEx IBE 13.0019X
EAC Ex
Маркировка 2Ex nA nC IIC T4 Gc X
Сертификат RU C-DE.HB49.B.00033/20
UL, США / Канада
Маркировка 508 Listed
Class I, Div. 2, Groups A, B, C, D T4A
Class I, Zone 2, IIC T4
Допуск радио в Южной Корее, KC
Сертификат R-R-PCK-2901538
KC-s
Сертификат KTL 20-KA4BO-0148X
Испытание вредными газами
Маркировка ISA-S71.04-1985 G3 Harsh Group A

Гальваническая развязка 50 В (Расчетное напряжение изоляции (соотв. между аналоговыми выходами / питание T-образной шины, усиленная изоляция согл. EN 61010))
300 В (Расчетное напряжение изоляции (к соседним устройствам, базовая изоляция согласно EN 61010))
Испытательное напряжение аналоговых I/O 1,5 кВ AC (50 Гц, 1 мин)
Макс. мощность потерь при номинальных условиях 2,76 Вт
Защита от перенапряжений при переходных процессах Да
Питание
Диапазон напряжения питания 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке)
Потребляемый ток, макс. ≤ 115 мА (@24 В пост. тока, @ 25°C)

Стандарты/нормативные документы EN 61000-6-2
Стандарты/нормативные документы EN 61000-6-4
Стандарты/нормативные документы EN 60079-0
Стандарты/нормативные документы EN-60079-15

Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Излучение помех EN 61000-6-4
Помехоустойчивость EN 61000-6-2

Условия окружающей среды
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (>55 ℃ ухудшение характеристик)
-40 °F ... 158 °F (изменение характеристик >131 °F)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
-40 °F ... 185 °F
Высота 2000 м
Допустимая отн. влажность воздуха (при эксплуатации) 20 % ... 85 %
Допустимая влажность воздуха (хранение / транспортировка) 20 % ... 85 %
Ударопрочность 16г, 11 мс
Вибрация (при эксплуатации) соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц
