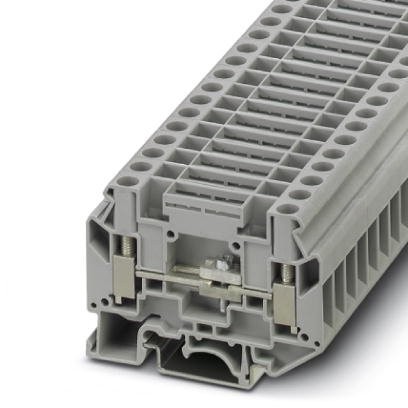

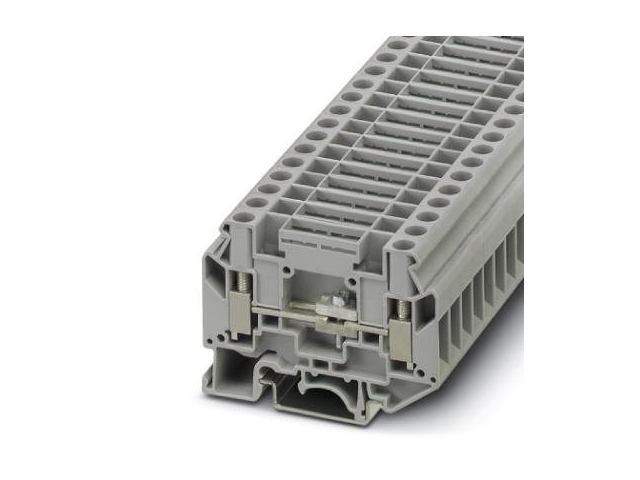

Клемма для измерительных трансформаторов - UK 6-T

Артикул: 3072803
1 тг.
Нет в наличии

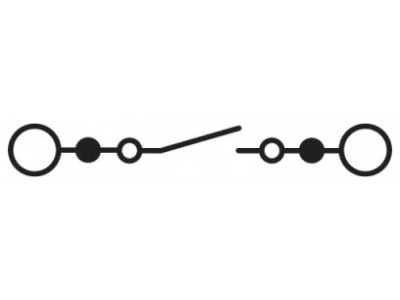

Клемма с размыкателем , тип подключения: Винтовые зажимы, cечение: 0,5 мм2 - 10 мм2 , AWG: 20 - 10, ширина: 8,2 мм, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый

Характеристики изделий

Количество точек подключения 2
Количество рядов 1
Потенциалы 1
Изоляционные характеристики
Категория перенапряжения III
Степень загрязнения 3

Тип монтажа NS 35/7,5
NS 35/15
NS 32
Резьба винтов M3

Цвет cерый
Класс воспламеняемости согласно UL 94 V0
Группа изоляционного материала I
Изоляционный материал PA
Статическое использование изоляционного материала на холоде -60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется

Питание нет
Лепесток защитного проводника Нет
Количество точек подключения на ярус 2
Номинальное сечение 6 мм²
1. ярус
Наименование 1-этажные, подключение сверху и снизу
Обозначение мест подключения 1. ярус
Резьба винтов M4
Момент затяжки 1,5 ... 1,6 Нм
Длина снятия изоляции 10 мм
Калиберная пробка A5
Подключение согласно стандарту МЭК 60947-7-1
Сечение жесткого провода 0,5 мм² ... 10 мм²
Сечение проводника AWG 20 ... 8
Сечение гибкого провода 0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG] 20 ... 10
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,5 мм² ... 6 мм²
2 жестких провода одинакового сечения 0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения 0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0,5 мм² ... 4 мм²
Номинальный ток 41 A
Максимальный ток нагрузки 57 A (Для кабеля сечением 10 mm² Поперечное сечение)
Номинальное напряжение 500 В
Номинальное сечение 6 мм²

Ширина 8,2 мм
Ширина крышки 2,2 мм
Высота NS 35/15 55,5 мм
Высота NS 35/7,5 48 мм
Высота NS 32 53 мм
Длина 66,5 мм

Механические данные
Открытая боковая стенка Да

Расчетное импульсное напряжение 6 кВ

Подключение согласно стандарту МЭК 60947-7-1

Механическая прочность
Результат Испытание проведено
Крепление на носителе
Монтажная рейка/крепежное основание NS 32/NS 35
Сила при испытании, заданное значение 5 Н
Результат Испытание проведено
Испытание на повреждение и расшатывание проводника
Скорость вращения 10 об/мин.
Повороты 135
Сечение провода / масса 0,5 мм²/0,3 кг
6 мм²/1,4 кг
10 мм²/2 кг
Результат Испытание проведено

Испытание импульсным напряжением
Испытательное напряжение, заданное значение 7,3 кВ
Результат Испытание проведено
Испытание на нагрев
Требования, испытание на нагревание Повышение температуры ≤ 45 K
Результат Испытание проведено
Стойкость к кратковременным токам 6 мм² 0,72 кA
Стойкость к кратковременным токам 10 мм² 1,2 кA
Результат Испытание проведено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение 2 кВ
Результат Испытание проведено

Испытание игольчатым пламенем
Время воздействия 30 c
Результат Испытание проведено
Условия окружающей среды
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C)
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (при эксплуатации) -5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
