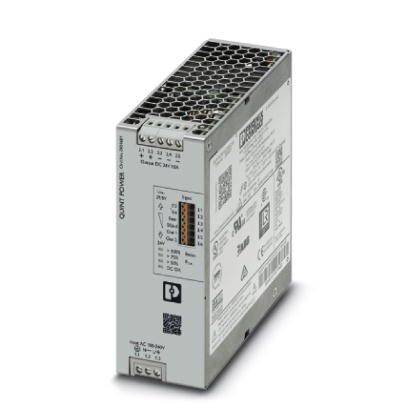

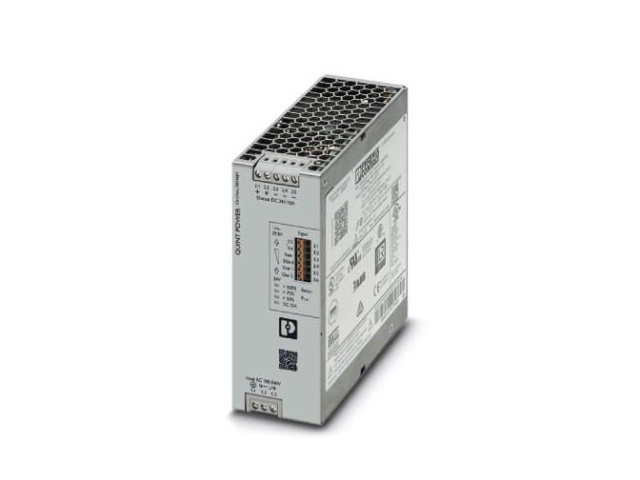

Источники питания - QUINT4-PS/1AC/24DC/10
Артикул: 2904601
1 тг.
Нет в наличии
Источник питания QUINT POWER с регулированием в первичной цепи, с регулируемыми выходными характеристиками, технологией SFB (Selective Fuse Breaking) и интерфейсом NFC, вход: 1-фазный, выход: 24 В DC / 10 A
| MTBF (IEC 61709, SN 29500) | > 1251000 ч (25 °C) |
| > 783000 ч (40 °C) | |
| > 377000 ч (60 °C) | |
| Директива по защите окружающей среды | Директива RoHS 2011/65/EU |
| WEEE | |
| Reach | |
| Изоляционные характеристики | |
| Степень защиты | I |
| Степень загрязнения | 2 |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 5 A |
| Температура | 40 °C |
| Время | 286000 ч |
| Дополнительный текст | 120 В AC |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 5 A |
| Температура | 40 °C |
| Время | 283000 ч |
| Дополнительный текст | 230 В AC |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 10 A |
| Температура | 25 °C |
| Время | 377000 ч |
| Дополнительный текст | 120 В AC |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 10 A |
| Температура | 25 °C |
| Время | 454000 ч |
| Дополнительный текст | 230 В AC |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 10 A |
| Температура | 40 °C |
| Время | 133000 ч |
| Дополнительный текст | 120 В AC |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 10 A |
| Температура | 40 °C |
| Время | 160000 ч |
| Дополнительный текст | 230 В AC |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Исполнение крышки | Нержавеющая сталь X6Cr17 |
| Исполнение бокового элемента | Алюминий |
| Вход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,25 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 2,5 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 0,25 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 6,5 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Выход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,25 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 2,5 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 0,25 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 6,5 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сигнал | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,2 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,75 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 0,2 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Размерный чертеж | |
| Ширина | 50 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер | |
| Монтажное расстояние справа/слева | 5 мм / 5 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Альтернативный способ монтажа | |
| Ширина | 122 мм |
| Высота | 130 мм |
| Глубина | 53 мм |
| Виды подачи сигнала | СИД |
| Cухой сигнальный контакт | |
| Активный сигнальный выход Out1 (цифровой, конфигурируемый) | |
| Активный сигнальный выход Out2 (цифровой, аналоговый, конфигурируемый) | |
| Контакт удаленного оповещения | |
| Сигнальная земля SGnd | |
| Сигнальный выход | |
| POut | > 100 % (Индикатор горит желтым цветом, выходная мощность > 240 Вт) |
| UOut | > 0,9 x USet (СИД горит зеленым цветом) |
| Режим AC | |
| Структура сети | Сеть звезда |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % |
| Изменение хар-к | < 100 В AC (1 %/B) |
| Макс. электрическая прочность | 300 В AC 60 c |
| Стандартное сетевое напряжение | 120 В AC |
| 230 В AC | |
| Тип напряжения питания | Перем. ток |
| Импульс пускового тока | тип. 12 A (при 25 °C) |
| Интеграл импульса тока при включении (I2t) | < 0,7 A2c |
| Ограничение импульсного тока включения | 12 A (через 1 мс) |
| Диапазон частот AC | 50 Гц ... 60 Гц -10 % ... +10 % |
| Диапазон частот (fN) | 50 Гц ... 60 Гц -10 % ... +10 % |
| 16,7 Гц (согласно EN 50163) | |
| Время автономной работы | тип. 42 мс (120 В AC) |
| тип. 44 мс (230 В AC) | |
| Потребляемый ток | 3,4 A (100 В AC) |
| 2,8 A (120 В AC) | |
| 1,5 A (230 В AC) | |
| 1,5 A (240 В AC) | |
| Номинальная потребляемая мощность | 274 ВА |
| Защитная схема | Защита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник |
| Коэффициент мощности (cos phi) | 0,94 |
| Время включения | < 1 c |
| Время включения, типовое | 300 мс (из режима SLEEP MODE) |
| Входной предохранитель | 8 A (инертного типа, внутренний) |
| Выбор подходящего предохранителя для защиты на входе | 10 A ... 16 A (Характеристика B, C, D, K или аналогичная) |
| Ток утечки на PE | < 3,5 мА |
| 0,7 мА (264 В AC, 60 Гц) | |
| Режим DC | |
| Диапазон номинальных напряжений на входе | 110 В DC ... 250 В DC |
| Диапазон входных напряжений | 110 В DC ... 250 В DC -18 % ... +40 % |
| Изменение хар-к | < 110 В DC (1 %/B) |
| Тип напряжения питания | Пост. ток |
| Потребляемый ток | 3 A (110 В DC) |
| 1,3 A (250 В DC) | |
| Управляющий вход (конфигурируемый) Rem | Выходная мощность ВКЛ/ВЫКЛ (SLEEP MODE) |
| По умолчанию | Выходная мощность ВКЛ (> 40 кОм/24 В пост. тока / открытая перемычка REM и SGnd) |
</
| КПД | тип. 92,5 % (120 В AC) |
| тип. 93,4 % (230 В AC) | |
| Выходная характеристика | U/I Advanced |
| Smart HICCUP | |
| FUSE MODE | |
| Номинальное напряжение | 24 В DC |
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 29,5 В DC (постоянной мощности) |
| Номинальный ток на выходе (IN) | 10 A |
| Статичный Boost (IStat.Boost) | 12,5 A |
| Динамический Boost (IDyn.Boost) | 20 A (5 с) |
| Selective Fuse Breaking (ISFB) | 60 A (15 мс) |
| Электромагнитный расцепитель | A1...A6 / B2...B6 / C1...C3 / Z1...Z6 |
| Изменение хар-к | > 60 °C ... 70 °C (2,5 % / K) |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Защита от перенапряжения на выходе (OVP) | ≤ 32 В DC |
| Рассогласование | < 0,5 % (Изменение нагрузки статическое 10 % ... 90 %) |
| < 4 % (Динамическое изменение нагрузки 10 % ... 90 %, (10 Гц)) | |
| < 0,25 % (отклонение входного напряжения ±10 %) | |
| Остаточная пульсация | < 80 мB(ДА) (при номинальном значении) |
| Защищен от короткого замыкания | да |
| Устойчивость в холостом режиме | да |
| Выходная мощность | 240 Вт |
| 300 Вт | |
| 480 Вт | |
| Кажущаяся мощность | 336 ВА (120 В, UOUT = 24 В, IOUT = статический резерв мощности) |
| 345 ВА (230 В, UOUT = 24 В, IOUT = статический резерв мощности) | |
| Рассеиваемая мощность, без нагрузки, макс. | < 3 Вт (120 В AC) |
| < 3 Вт (230 В AC) | |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 20 Вт (120 В AC) |
| < 17 Вт (230 В AC) | |
| Рассеиваемая мощность SLEEP MODE | < 3 Вт (120 В AC) |
| < 3 Вт (230 В AC) | |
| Коэффициент амплитуды | тип. 1,50 (120 В AC) |
| тип. 1,67 (230 В AC) | |
| Время нарастания | < 1 c (UOut = 10 % ... 90 %) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Сигнал | |
| Сигнальная земля SGnd | Опорный потенциал для Out1, Out2 и Rem |
| Сигнал Out 1 (настраиваемый) | |
| Цифровой | 24 В DC 20 мА |
| По умолчанию | 24 В DC 20 мА 24 В пост. тока для UOut > 0,9 x USet |
| Сигнал Out 2 (настраиваемый) | |
| Цифровой | 24 В DC 20 мА |
| Аналоговый | 4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω) |
| По умолчанию | 24 В DC 20 мА 24 В DC для POut < PN |
| Сигнал реле 13/14 (настраиваемый) | |
| По умолчанию | закрыт (Uout > 0,9 Uset)
