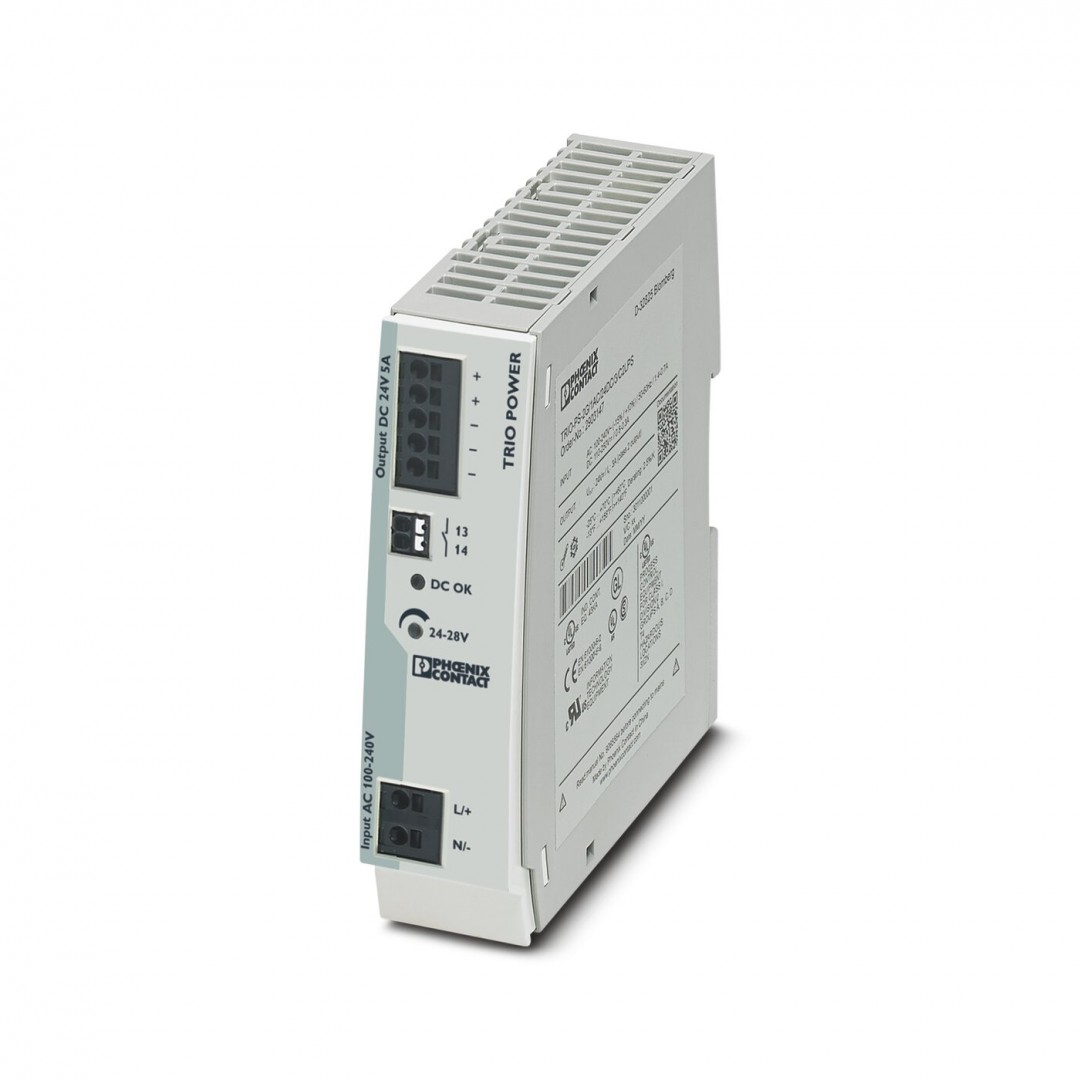

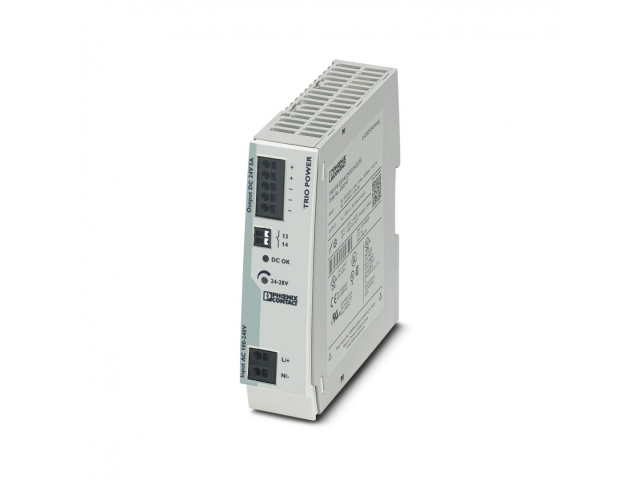

Источник питания - TRIO-PS-2G/1AC/24DC/5
Артикул: 2903148
1 тг.
Нет в наличии
Источник питания TRIO POWER с регулированием в первичной цепи и зажимом push-in для несущей рейки, вход: 1-фазн., выход: 24 В DC / 5 A
| MTBF (IEC 61709, SN 29500) | > 3380000 ч (25 °C) |
| > 1970000 ч (40 °C) | |
| > 900000 ч (60 °C) | |
| Изоляционные характеристики | |
| Степень защиты | II (в закрытом шкафу управления) |
| Степень загрязнения | 2 |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Исполнение корпуса | Поликарбонат |
| Исполнение крышки | Поликарбонат |
| Вход | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 10 мм |
| Выход | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 8 мм |
| Сигнал | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Ширина | 35 мм |
| Высота | 130 мм |
| Глубина | 115 мм |
| Установочный размер | |
| Монтажное расстояние справа/слева | 0 мм / 0 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Виды подачи сигнала | СИД |
| Cухой сигнальный контакт | |
| Сигнальный выход: Светодиодный индикатор состояния | |
| Наименование, сигнализация | DC OK |
| Индикатор состояния | Светодиод «DC OK» |
| Цвет | зеленый |
| Режим AC | |
| Структура сети | Сеть звезда |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % |
| Диапазон входных напряжений AC | 85 В AC ... 264 В AC |
| Макс. электрическая прочность | ≤ 300 В AC 15 c |
| Стандартное сетевое напряжение | 120 В AC |
| 230 В AC | |
| Тип напряжения питания | AC/DC |
| Импульс пускового тока | ≤ 16 A (стандартный (типовой)) |
| Интеграл импульса тока при включении (I2t) | < 0,6 A2c |
| Ограничение импульсного тока включения | тип. 16 A (через 1 мс) |
| Диапазон частот AC | 50 Гц ... 60 Гц ±10 % |
| Время автономной работы | тип. 20 мс (120 В AC) |
| тип. 100 мс (230 В AC) | |
| Потребляемый ток | 2,2 A (100 В AC) |
| 1,9 A (120 В AC) | |
| 1,1 A (230 В AC) | |
| 1,1 A (240 В AC) | |
| Номинальная потребляемая мощность | 272 ВА |
| Защитная схема | Защита от перенапряжений при переходных процессах; Варистор |
| Коэффициент мощности (cos phi) | 0,5 |
| Время включения, типовое | < 1 c |
| Входной предохранитель | 6,3 A (внутренний (защита модуля)) |
| Выбор подходящего предохранителя для защиты на входе | 6 A ... 16 A (Характеристика B, C, D, K) |
| Ток утечки на PE | < 0,25 мА |
| Режим DC | |
| Диапазон номинальных напряжений на входе | 110 В DC ... 250 В DC |
| Диапазон входных напряжений | 99 В DC ... 275 В DC |
| Напряжение включения | ≥ 88 В DC |
| Напряжение отключения | < 60 В DC |
| Тип напряжения питания | AC/DC |
| Время автономной работы | > 100 мс (230 В AC) |
| Потребляемый ток | 1,4 A (110 В DC) |
| 0,6 A (250 В DC) | |
| КПД | > 90 % (при 230 В AC и номинальных значениях) |
| Выходная характеристика | U/I with dynamic load reserve |
| Номинальное напряжение | 24 В DC ±1 % |
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 5 A |
| Динамический Boost (IDyn.Boost) | 7,5 A (5 с) |
| Изменение хар-к | > 60 °C ... 70 °C (2,5 % / K) |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Защита от перенапряжения на выходе (OVP) | ≤ 30 В DC |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) |
| < 3 % (Динамическое изменение нагрузки 10 % ... 90 %, 10 Гц) | |
| < 0,1 % (отклонение входного напряжения ±10 %) | |
| Остаточная пульсация | < 50 мB(ДА) (при номинальном значении) |
| Выходная мощность | 120 Вт |
| 180 Вт | |
| Рассеиваемая мощность, без нагрузки, макс. | < 1 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 16 Вт |
| Время нарастания | ≤ 12 мс (Uвых (10 % ... 90 %)) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Сигнал: DC OK | |
| Максимальное напряжение переключения | 30 В AC/DC |
| Ток длительной нагрузки | 100 мА |
| Сертификация UL | UL Listed UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Соответствие/сертификаты | |
| SIL согласно МЭК 61508 | 0 |
| Количество фаз | 1,00 |
| Напряжения изоляции на входе / выходе | 3 кВ AC (Типовое исп.) |
| 1,5 кВ AC (Выборочное исп.) |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | IEC 62368-1 (SELV) |
| Стандарт - безопасные малые напряжения | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 | |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 | |
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Разряд статического электричества | |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества | |
| Разряд между контактами | 6 кВ (Уровень контроля 4) |
| Воздушный разряд | 8 кВ (Уровень контроля 4) |
| Примечания | Критерий A |
| Электромагнитное высокочастотное поле | |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле | |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) | |
| Вход | 4 кВ (Уровень контроля 4 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий A |
| Нагрузка при ударном напряжении (импульсное перенапряжение) | |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Вход | 3 кВ (Уровень контроля 3 - симметричный) |
| 6 кВ (Уровень контроля 4 - асимметричный) | |
| Выход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий B |
| Влияние помех по цепи питания | |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания | |
| Вход / выход | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Примечания | Критерий A |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение помех | |
| Стандарты / нормативные документы | EN 61000-6-3 |
| Напряжение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Излучение радиопомех согл. EN 55011 | EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Рабочая высота | ≤ 5000 м (> 2000 м, изменение хар-к: 10 %/1000 м) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) |
| 15 Гц ... 150 Гц, 4г, 90 мин.. | |
