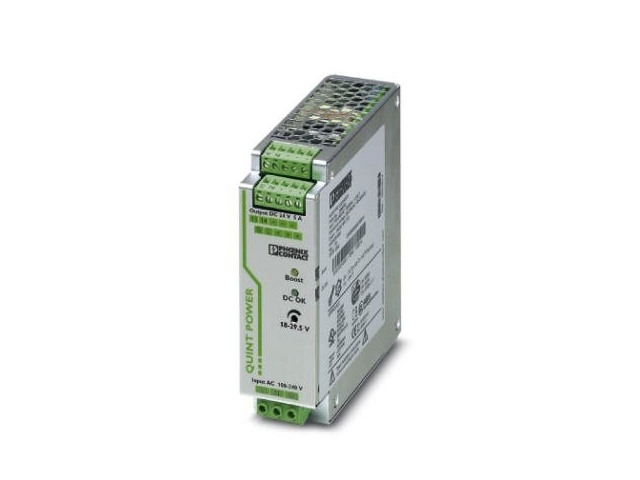

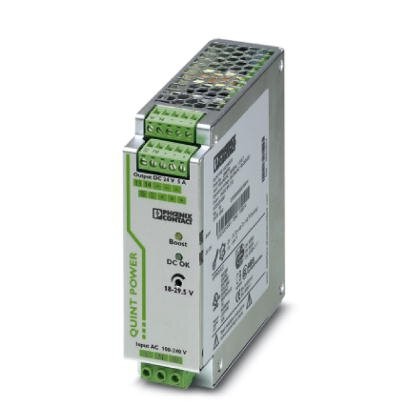

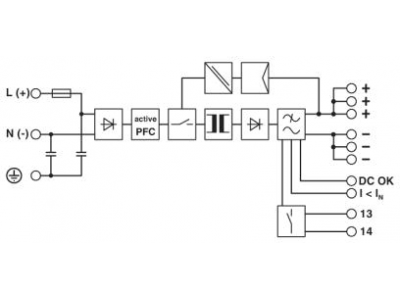

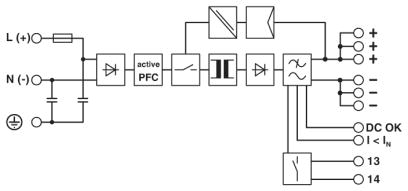

Источник питания - QUINT-PS/1AC/24DC/ 5

Артикул: 2866750

1 тг.

Нет в наличии

Описание
Характеристики

Импульсный источник питания, QUINT POWER, вставные винтовые клеммы, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), вход: 1-фазный, выход: 24 В DC / 5 A

MTBF (IEC 61709, SN 29500)	> 1134000 ч (25 °C)
	> 635000 ч (40 °C)
	> 270000 ч (60 °C)
Изоляционные характеристики
Степень защиты	I
Степень загрязнения	2

Монтаж

Тип монтажа	Установка на монтажной рейке
Указания по монтажу	присоединяемый P_N ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый P_N <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715

Спецификации материала

Исполнение крышки	Оцинкованная листовая сталь, без хрома(VI)
Исполнение бокового элемента	Алюминий

Характеристики клемм

Вход
Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение провода AWG мин.	20
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Выход
Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение провода AWG мин.	20
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Сигнал
Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	2,5 мм²
Сечение провода AWG мин.	20
Сечение провода AWG макс.	12
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Размеры

Ширина	40 мм
Высота	130 мм
Глубина	125 мм
Альтернативный способ монтажа
Ширина	122 мм
Высота	130 мм
Глубина	43 мм

Светодиодная сигнализация

Виды подачи сигнала	СИД
	активный коммутационный выход
	Релейный контакт
Сигнальный выход: при нормальном постоянном напряжении, активный
Индикатор состояния	U_OUT > 0,9 x U_N: светодиод "DC OK" зеленого цвета
Указание по индикации состояния	U_OUT < 0,9 x U_N: светодиод "DC OK" мигает
Указание по индикации состояния	I_OUT < I_N: светодиод горит
Сигнальный выход: при нормальном постоянном напряжении, сухой
Индикатор состояния	U_OUT > 0,9 x U_N: светодиод "DC OK" зеленого цвета
Указание по индикации состояния	U_OUT < 0,9 x U_N: светодиод "DC OK" мигает
Сигнальный выход: POWER BOOST, активн.
Индикатор состояния	I_OUT > I_N: светодиод "BOOST", желтого цвета

Индикатор состояния

I_OUT > I_N: светодиод "BOOST", желтого цвета

Входные данные

Режим AC
Диапазон номинальных напряжений на входе	100 В AC ... 240 В AC
Диапазон входных напряжений	85 В AC ... 264 В AC
Диапазон входных напряжений	90 В DC ... 350 В DC
Макс. электрическая прочность	300 В AC
Тип напряжения питания	AC/DC
Импульс пускового тока	< 15 A
Интеграл импульса тока при включении (I²t)	< 1 A²c
Диапазон частот AC	45 Гц ... 65 Гц
Диапазон частот DC	0 Гц
Время автономной работы	> 55 мс (120 В AC)
Время автономной работы	> 55 мс (230 В AC)
Потребляемый ток	1,2 A (120 В AC)
	0,6 A (230 В AC)
	1,3 A (110 В DC)
	0,6 A (220 В DC)
Номинальная потребляемая мощность	145 ВА
Защитная схема	Защита от перенапряжений при переходных процессах; Варистор
Коэффициент мощности (cos phi)	0,94
Время включения, типовое	< 0,15 c
Входной предохранитель	5 A (инертного типа, внутренний)
Допустимый входной предохранитель	B6 B10 B16 Перем. ток:
Допустимый предохранитель пост. тока	Пост. ток: тока подключите подходящий предохр-ль
Выбор подходящего предохранителя для защиты на входе	6 A ... 16 A (AC: Характеристика B, C, D, K)
Ток утечки на PE	< 3,5 мА

Выходные данные

КПД	> 90 % (при 230 В AC и номинальных значениях)
Выходная характеристика	U/I
Номинальное напряжение	24 В DC ±1 %
Диапазон настройки выходного напряжения (U_Set)	18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (I_N)	5 A (-25 °C ... 60 °C, U_OUT = 24 B DC)
POWER BOOST (I_Boost)	7,5 A (-25 °C ... 40 °C, в непрерывном режиме, U_OUT = 24 В DC)
Selective Fuse Breaking (I_SFB)	30 A (12 мс)
Электромагнитный расцепитель	B2 / B4 / C2
Изменение хар-к	60 °C ... 70 °C (2,5 % / K)
Устойчивость к обратной связи	макс. 35 В DC
Защита от перенапряжения на выходе (OVP)	< 35 В DC
Рассогласование	< 1 % (статическое изменение нагрузки 10 % ... 90 %)
	< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 40 мB_(ДА) (при номинальном значении)
Выходная мощность	120 Вт
Рассеиваемая мощность, без нагрузки, макс.	3 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	15 Вт
Время нарастания	< 0,1 c (U_вых (10 % ... 90 %))
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Сигнал: при нормальном постоянном напряжении, активный
Описание выходов	U_вых > 0,9 x U_н: Максимальный сигнал
Диапазон напряжений переключения	18 В DC ... 24 В DC
Максимальный пусковой ток	≤ 20 мА (защищен от коротких замыканий)
Ток длительной нагрузки	≤ 20 мА
Сигнал: при нормальном постоянном напряжении, сухой
Описание выходов	Релейный контакт, U_вых > 0,9 x U_н: контакт замкнут
Максимальное напряжение переключения	30 В AC
Максимальное напряжение переключения	24 В DC
Максимальный пусковой ток	0,5 A
Максимальный пусковой ток	1 A
Ток длительной нагрузки	≤ 1 A
Сигнал: POWER BOOST, активн.
Описание выходов	I_OUT < I_N: максимальный сигнал
Диапазон напряжений переключения	18 В DC ... 24 В DC
Выходное напряжение	+ 24 В DC
Максимальный пусковой ток	20 мА (защищен от коротких замыканий)
Ток длительной нагрузки	≤ 20 мА
