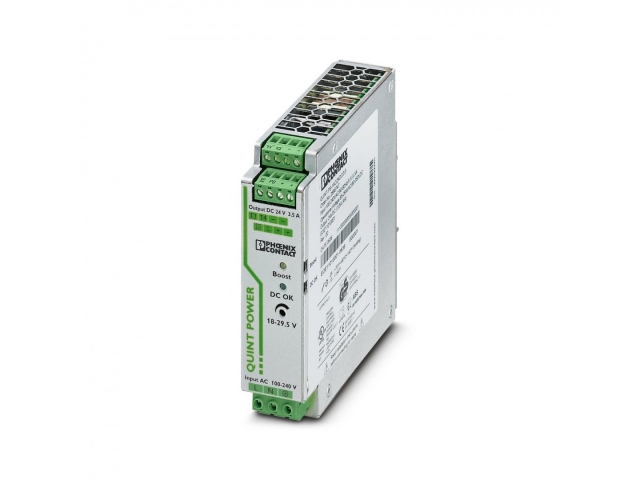

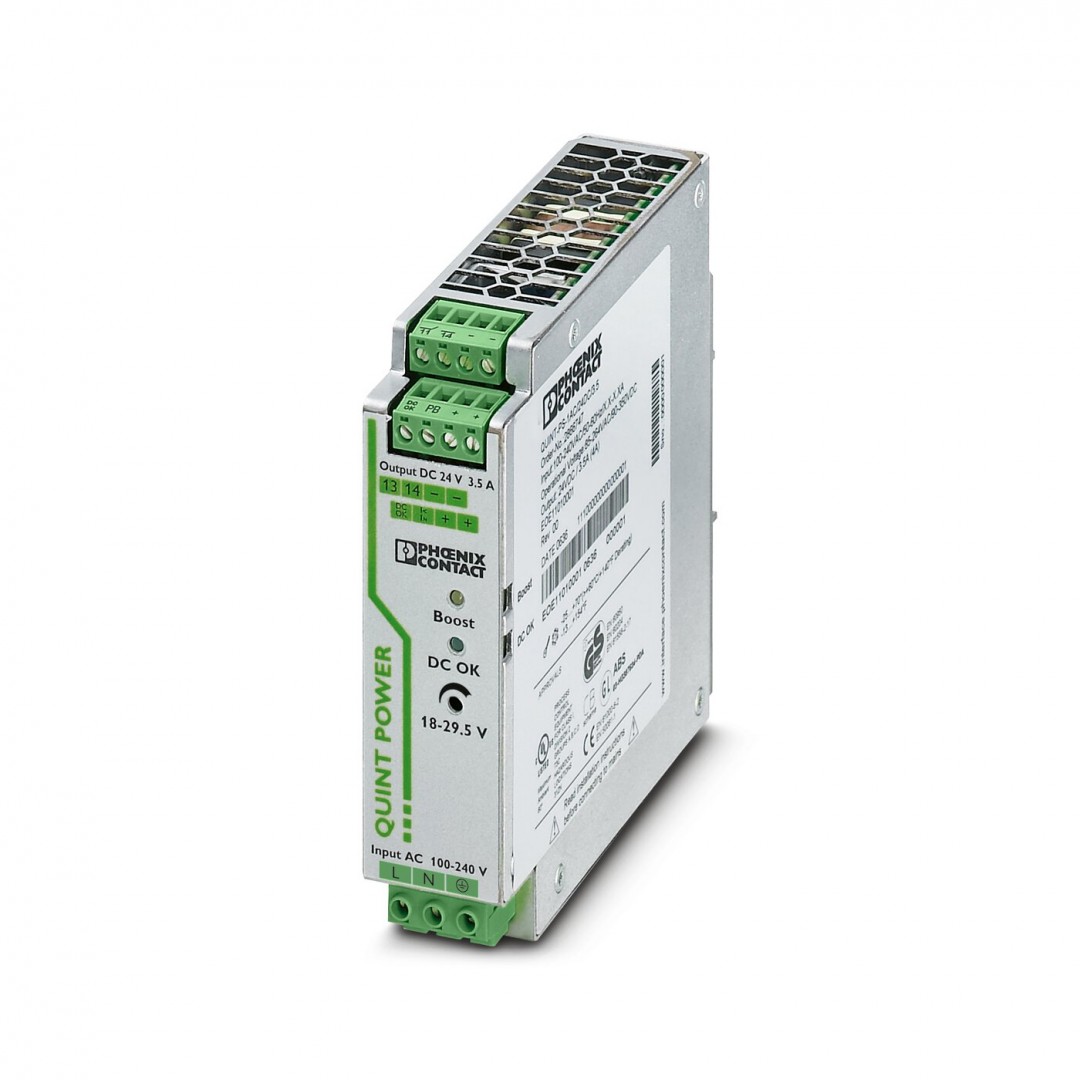

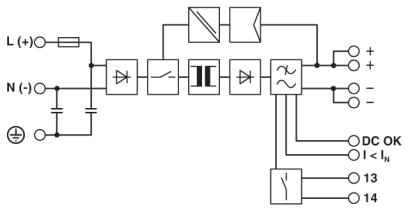

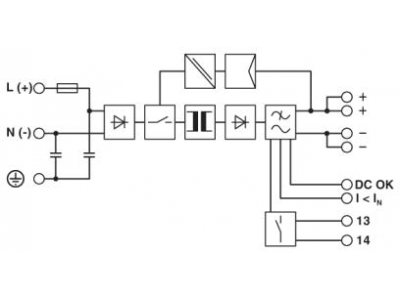

Источник питания - QUINT-PS/1AC/24DC/ 3.5
Артикул: 2866747
1 тг.
Нет в наличии
Источники питания QUINT POWER с большим набором функций
Для выборочной и экономичной защиты установок QUINT POWER быстро инициирует магнитное срабатывание линейного защитного автомата, используя 6-кратный номинальный ток. Предупредительный контроль распознает критические рабочие состояния, позволяя предпринимать меры до появления неисправности и обеспечивая высокую степень готовности оборудования.
Надежный запуск высоких нагрузок производится благодаря статическому резервированию мощности POWER BOOST. Возможность настройки напряжения позволяет работать в диапазоне от 5 В DC до 56 В DC.
Характеристики изделий
| MTBF (IEC 61709, SN 29500) | > 1433000 ч (25 °C) |
| > 820000 ч (40 °C) | |
| > 360000 ч (60 °C) | |
| Изоляционные характеристики | |
| Степень защиты | I |
| Степень загрязнения | 2 |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Цвет | алюминий |
| Исполнение крышки | Оцинкованная листовая сталь, без хрома(VI) |
| Исполнение бокового элемента | Алюминий |
| Вход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Выход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сигнал | |
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 12 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Ширина | 32 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер | |
| Монтажное расстояние справа/слева | 5 мм / 5 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Альтернативный способ монтажа | |
| Ширина | 122 мм |
| Высота | 130 мм |
| Глубина | 35 мм |
| Виды подачи сигнала | СИД |
| активный коммутационный выход | |
| Релейный контакт | |
| Индикация рабочего напряжения | LED зел. |
| Сигнальный выход: при нормальном постоянном напряжении, активный | |
| Индикатор состояния | UOUT > 0,9 x UN: светодиод "DC OK" зеленого цвета |
| Указание по индикации состояния | UOUT < 0,9 x UN: светодиод "DC OK" мигает |
| IOUT < IN: светодиод горит | |
| Сигнальный выход: при нормальном постоянном напряжении, сухой | |
| Индикатор состояния | UOUT > 0,9 x UN: светодиод "DC OK" зеленого цвета |
| Указание по индикации состояния | UOUT < 0,9 x UN: светодиод "DC OK" мигает |
| Сигнальный выход: POWER BOOST, активн. | |
| Индикатор состояния | IOUT > IN: светодиод "BOOST", желтого цвета |
| Режим AC | |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон входных напряжений | 85 В AC ... 264 В AC |
| 90 В DC ... 350 В DC | |
| Диапазон входных напряжений AC | 85 В AC ... 264 В AC |
| Диапазон входных напряжений постоянного тока | 90 В DC ... 350 В DC |
| Макс. электрическая прочность | 300 В AC |
| Тип напряжения питания | AC/DC |
| Импульс пускового тока | < 20 A (стандартный (типовой)) |
| Интеграл импульса тока при включении (I2t) | < 2 A2c |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Время автономной работы | тип. 20 мс (120 В AC) |
| тип. 80 мс (230 В AC) | |
| Потребляемый ток | 1,4 A (120 В AC) |
| 0,8 A (230 В AC) | |
| 0,9 A (110 В DC) | |
| 0,4 A (220 В DC) | |
| Номинальная потребляемая мощность | 180 ВА |
| Защитная схема | Защита от перенапряжений при переходных процессах; Варистор |
| Время включения, типовое | < 0,05 c |
| Входной предохранитель | 5 A (инертного типа, внутренний) |
| Допустимый входной предохранитель | B6 B10 B16 Перем. ток: |
| Допустимый предохранитель пост. тока | Пост. ток: тока подключите подходящий предохр-ль |
| Выбор подходящего предохранителя для защиты на входе | 6 A ... 20 A (AC: Характеристика B, C, D, K) |
| Ток утечки на PE | < 3,5 мА |
| КПД | > 88 % (при 230 В AC и номинальных значениях) |
| Выходная характеристика | U/I |
| Номинальное напряжение | 24 В DC ±1 % |
| Диапазон настройки выходного напряжения (USet) | 18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 3,5 A (-25 °C ... 60 °C, UOUT = 24 B DC) |
| POWER BOOST (IBoost) | 4 A (-25 °C ... 40 °C, в непрерывном режиме, UOUT = 24 В DC) |
| Selective Fuse Breaking (ISFB) | 15 A (12 мс) |
| Электромагнитный расцепитель | B2 |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Устойчивость к обратной связи | макс. 35 В DC |
| Защита от перенапряжения на выходе (OVP) | < 35 В DC |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) |
| < 2 % (динамическое изменение нагрузки 10 % ... 90 %) | |
| < 0,1 % (отклонение входного напряжения ±10 %) | |
| Остаточная пульсация | < 50 мB(ДА) (при номинальном значении) |
| Выходная мощность | 84 Вт |
| Рассеиваемая мощность, без нагрузки, макс. | 3,5 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 11 Вт |
| Время нарастания | < 0,04 c (Uвых (10 % ... 90 %)) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Сигнал: при нормальном постоянном напряжении, активный | |
| Описание выходов | Uвых > 0,9 x Uн: Максимальный сигнал |
| Диапазон напряжений переключения | 18 В DC ... 24 В DC |
| Максимальный пусковой ток | ≤ 20 мА (защищен от коротких замыканий) |
| Ток длительной нагрузки | ≤ 20 мА |
| Сигнал: при нормальном постоянном напряжении, сухой | |
| Описание выходов | Релейный контакт, Uвых > 0,9 x Uн: контакт замкнут |
| Максимальное напряжение переключения | 30 В AC/DC |
| 24 В DC | |
| Максимальный пусковой ток | 0,5 A |
| 1 A | |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: POWER BOOST, активн. | |
| Описание выходов | IOUT < IN: максимальный сигнал |
| Диапазон напряжений переключения | 18 В DC ... 24 В DC |
| Выходное напряжение | + 24 В DC |
| Максимальный пусковой ток | ≤ 20 мА (защищен от коротких замыканий) |
| Ток длительной нагрузки | ≤ 20 мА |
| CSA | CAN/CSA-C22.2 № 60950-1-07 |
| CSA-C22.2 № 107.1-01 | |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS, LR, RINA, NK, BV |
| Сертификация UL | UL Listed UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Поддержка DeviceNet | DeviceNet™ Источник питания проверен на совместимость |
| Соответствие/сертификаты | |
| SIL согласно МЭК 61508 | 0 |
| Количество фаз | 1,00 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | IEC 61010-2-201 (SELV) |
| Стандарт - безопасность работы устройств | BG (Тип проверен) |
| Норма - Медицинский допуск | МЭК 60601-1, 2 x MOOP |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - безопасные малые напряжения | IEC 61010-1 (SELV) |
| МЭК 61010-2-201 (PELV) | |
| Стандарт - безопасная изоляция | IEC 61010-2-201 |
| Стандарт: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования | МЭК 61010-1 |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | Сертификат соответствия SEMI F47-0706 |
| Поддержка DeviceNet | DeviceNet™ Источник питания проверен на совместимость |
| Категория перенапряжения | |
| EN 62477-1 | III |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 | |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 | |
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2 |
| Разряд статического электричества | |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества | |
| Разряд между контактами | 8 кВ (Уровень контроля 4) |
| Воздушный разряд | 8 кВ (Уровень контроля 3) |
| Примечания | Критерий A |
| Электромагнитное высокочастотное поле | |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле | |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 20 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 2 ГГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) | |
| Вход | 4 кВ (Уровень контроля 4 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 4 - асимметричный)
