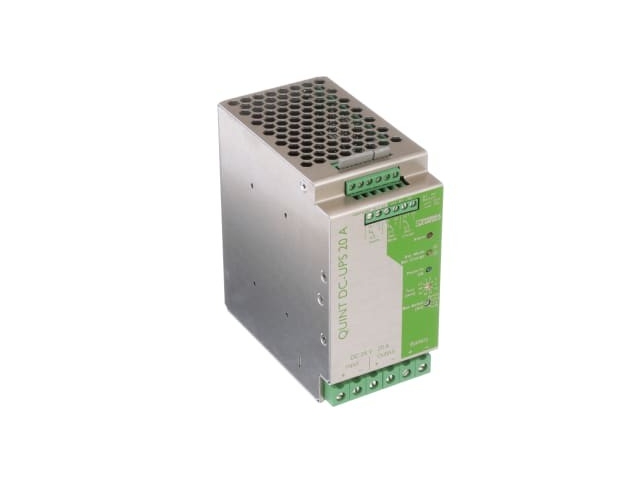

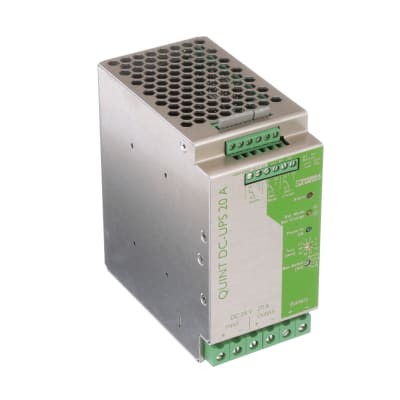

Источник бесперебойного питания - QUINT-DC-UPS/24DC/20 2866239
Артикул: 2866239
1 тг.
Нет в наличии
Источники бесперебойного питания 24 В / 20 A. В разделе загрузки приведены таблицы подбора с указанием токов нагрузки, продолжительности автономной работы и зарядки.
| Режим DC | |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
| Широкий диапазон входных напряжений | нет |
| Диапазон входных напряжений постоянного тока | 22,5 В DC ... 30 В DC |
| Тип напряжения питания | Пост. ток |
| Время автономной работы | 5 мин. (10 A) |
| 20 мин. (20 A) | |
| Потребляемый ток | около 0,1 A |
| 2 A (Процесс зарядки) | |
| 22 A (макс.) | |
| Пороговое значение включения, фикс. | < 22 В DC |
| Пороговое значение включения, изменяемое | (UIN - 1 В)/0,1 с |
| Входной предохранитель | 25 A (инертного типа, внутренний) |
| КПД | > 95 % |
| Номинальное напряжение | 24 В DC (Нормальный режим работы: Uin - 0,5 В DC, буферный режим работы: 27,9 - 19,2 В DC) |
| Номинальный ток на выходе (IN) | 20 A |
| Время перехода | 20 мин. |
| Выходная мощность | 480 Вт |
| Рассеиваемая мощность | 15 Вт |
| 20 Вт | |
| Возможность параллельного подключения | есть, для увеличения времени автономной работы |
| Возможность последовательного подключения | да |
| Питание от сети | |
| Номинальное напряжение | 24 В DC |
| Номинальный ток на выходе (IN) | 20 A |
| Работа от аккумулятора | |
| Номинальное напряжение | 24 В DC |
| Номинальный ток на выходе (IN) | 20 A |
| Сигнал | |
| Описание выходов | мощность в норме |
| Сигнал: сухой | |
| Описание выходов | Тревога |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | заряд батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | состояние батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал | |
| Описание выходов | мощность в норме |
| Сигнал: сухой | |
| Описание выходов | Тревога |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | заряд батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | состояние батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал | |
| Описание выходов | мощность в норме |
| Сигнал: сухой | |
| Описание выходов | Тревога |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | заряд батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | состояние батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал | |
| Описание выходов | мощность в норме |
| Сигнал: сухой | |
| Описание выходов | Тревога |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | заряд батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: сухой | |
| Описание выходов | состояние батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Диапазон номинальной емкости | 3,4 Ач ... 38 Ач |
| Срок службы аккумуляторного модуля | 6 лет (20 °C) |
| Крайний срок запуска (только для аккумулятора) | 9 Месяцы (20 °C ... 30 °C) |
| 6 Месяцы (30 °C ... 40 °C) | |
| Носитель информации | внешний, аккумулятор 3,4 Aч / 7,2 Aч / 12 Aч |
| Управление сетью | Да |
| Вход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Выход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Сигнал | |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Виды подачи сигнала | СИД |
| Индикация рабочего напряжения | LED зел. |
| Сигнальный выход | |
| Индикатор состояния | Светодиодный индикатор "Power OK" (питание исправно) зеленого цвета |
| Указание по индикации состояния | Питание в норме: светодиод горит ровным светом |
| Сигнальный выход: сухой | |
| Индикатор состояния | СИД красный |
| Указание по индикации состояния | Аварийный режим: светодиод горит ровным светом |
| Сигнальный выход: сухой | |
| Индикатор состояния | Желтый светодиод мигает |
| Указание по индикации состояния | Заряд батареи: светодиод мигает |
| Сигнальный выход: сухой | |
| Индикатор состояния | LED желт. |
| Указание по индикации состояния | Режим питания от батареи: светодиод горит ровным светом |
| Напряжения изоляции на входе / выходе | 1 кВ (Выборочное исп.) |
| 1 кВ (Типовое исп.) |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Изоляционные характеристики | |
| Степень защиты | II (в закрытом шкафу управления) |
| Ширина | 66 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер | |
| Монтажное расстояние справа/слева | 5 мм / 5 мм |
| Монтажное расстояние сверху/снизу | 50 мм / 50 мм |
| Альтернативный способ монтажа | |
| Ширина | 122 мм |
| Высота | 130 мм |
| Глубина | 69 мм |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Цвет | алюминий |
| Материал корпуса | Металл |
| Исполнение корпуса | AluNox (AlMg1) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
